行走马达LTM06
LTM系列行走装置 LTM06、06C、06k、06N
本产品为马达与减速机一体的行走装置。由集成于减速机内部的双排量轴向柱塞马达、行走减速器组成。马达内置安全阀、防反转阀、停车制动装置及高低二档转换装置，它的特点是：传动比范围大、结构紧凑、工作效率高、可靠性强、体积小、运动平稳、噪音低等，同时具有多级安全保护、使用寿命长等优点。适用于液压履带驱动行走装置。

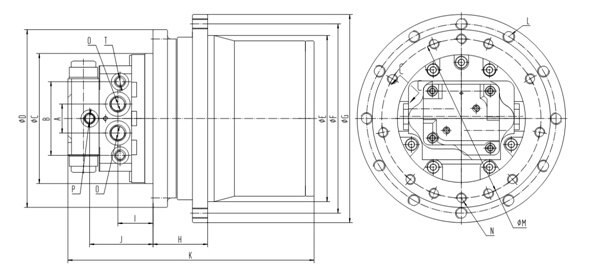

外形尺寸安装图
技术安装参数
| 型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
T |
| LTM06 |
40 |
102 |
180 |
246 |
230 |
262 |
288 |
75 |
48 |
96 |
336 |
12-M14 |
220 |
9-M14 |
G1/2” |
G1/4” |
G1/4” |
| LTM06N |
40 |
102 |
180 |
246 |
230 |
262 |
288 |
75 |
35 |
45 |
302 |
12-M14 |
220 |
9-M14 |
G1/2” |
G1/4” |
G1/4” |
| LTM06C |
40 |
102 |
200 |
266 |
230 |
262 |
288 |
68 |
48 |
96 |
345 |
9-M14 |
220 |
9-M14 |
G1/2” |
G1/4” |
G1/4” |
| LTM06K |
40 |
102 |
200 |
266 |
230 |
262 |
288 |
68 |
32 |
40 |
320 |
9-M14 |
220 |
9-M14 |
G1/2” |
G1/4” |
G1/4” |
| 型号 |
输入
流量L/min |
马达
排量ml/r |
工作压力Mpa |
制动解除压力Mpa |
减
速
比 |
理论输出扭矩N.m |
理论输出转速r/min |
旋转方式 |
油温范围(℃) |
最佳工作粘度mm2/s |
适用
机种(T) |
LTM
06
06N |
50 |
19/34 |
24.5 |
2~7 |
1/
47.53 |
6300 |
55/30 |
双向 |
-20℃~+80℃ |
16~25 |
5~6 |
LTM
06C
06K |
50 |
19/34 |
27.5 |
2~7 |
1/55 |
8100 |
47/26 |
双向 |
-20℃~+80℃ |
16~25 |
5.5~6.5 |
