ATD-180ATD-50,ATD-63,ATD-75,ATD-88,ATS-100,ATS-115,ATS-125,ATS-145,气动活塞式执行机构
ATD-100,ATD-115,ATD-125,ATD-145,ATD-160,ATD-180,ATD-200,ATD-240,ATD-265,ATD-330,
ATS-50,ATS-63,ATS-75,ATS-88,ATS-160,ATS-180,ATS-200,ATS-240,ATS-265,ATS-330,
概述
ATD/ATS新型齿轮条式气动薄膜执行气器综合了国内外最新技术，通过CAD三维模 型创新优化设计，外形美观紧凑、现代化的造型；并采用 实用新型材料、新工艺、使产品的质量、性能更加可靠； 多规格选型更经济实惠；产品全面符合最新国际标准技术 规范，满足现在和未来的需求。

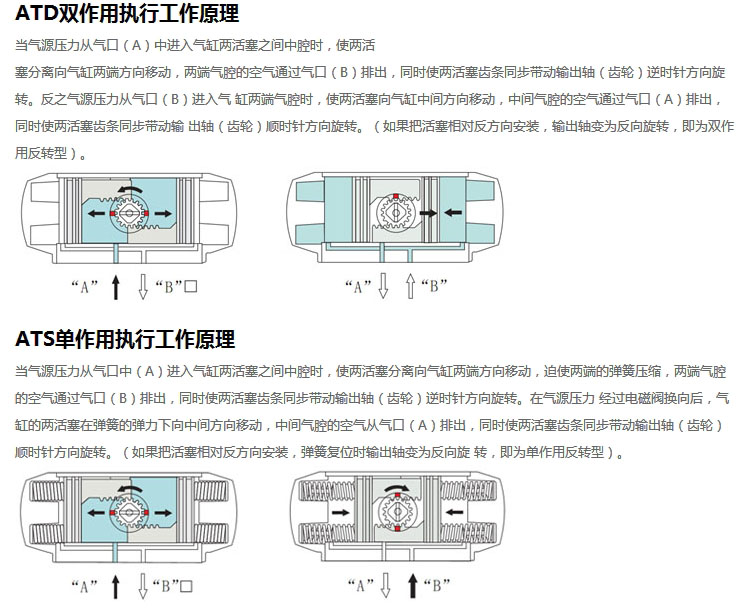

型号编制
| AT |
作用形式 |
尺寸规格 |
选择角度 |
连接尺寸 |
输出轴孔尺寸 |
弹簧数量 |
操作温度 |
防腐等级 |
| AT系列气动执行器 |
D:双作用
S:单作用 |
50~330 |
90°=090
120°=120
180°=180 |
符合国际标准ISO5211
F03-F25 |
LD=平行斜角输出孔
HT=平行对边输出孔
W=两个键槽输出孔 |
5-12只
（只有ATS） |
ST=标准型-20~+80℃
HT=高温型-15~+150℃
LT=低温型-40~+80℃ |
一般场合=A
低浓度酸性环境=B |
性能及参数表
| 型号 |
最大气源压力 |
旋转角度 |
操作温度 |
行程调节每1°圈数 |
缸径φ（mm） |
汽缸容量（L）
开向 关向 |
开关时间（S）
开向 关向 |
重量/每根弹簧
（Kg） |
| ATD/ATS-50 |
干燥或润滑的
洁净压缩空气8Bar |
90°±4°
或全行程0°～90° |
ST：（标准型）丁腈橡胶O型圈-20~+80℃
HT：（高温型）氟橡胶O型圈-15~+150℃
LT=（低温型）硅橡胶O型圈-40~+80℃ |
1/6 |
50 |
0.1 0.2 |
ATD0.2 ATD0.3 |
ATD1.1 |
|
| ATS0.3 ATS0.3 |
ATS1.2 |
0.01 |
| ATD/ATS-63 |
1/6 |
63 |
0.2 0.3 |
ATD0.3 ATD0.3 |
ATD1.6 |
|
| ATS0.3 ATS0.4 |
ATS1.8 |
0.02 |
| ATD/ATS-75 |
1/5 |
75 |
0.3 0.5 |
ATD0.3 ATD0.4 |
ATD2.8 |
|
| ATS0.4 ATS0.5 |
ATS3.2 |
0.03 |
| ATD/ATS-88 |
1/5 |
88 |
0.5 0.8 |
ATD0.4 ATD0.5 |
ATD4.0 |
|
| ATS0.5 ATS0.6 |
ATS4.7 |
0.06 |
| ATD/ATS-100 |
1/5 |
100 |
0.7 1.1 |
ATS0.5 ATD0.6 |
ATD5.9 |
|
| ATS0.7 ATS0.9 |
ATS6.7 |
0.07 |
| ATD/ATS-115 |
1/5 |
115 |
1.2 1.8 |
ATD0.7 ATD0.8 |
ATD8.5 |
|
| ATS0.9 ATS1.1 |
ATS10.0 |
0.13 |
| ATD/ATS-125 |
1/4 |
125 |
1.5 2.3 |
ATD0.9 ATS1.1 |
ATD10.7 |
|
| ATS1.2 ATS1.4 |
ATS12.5 |
0.16 |
| ATD/ATS-145 |
1/4 |
145 |
2.4 3.8 |
ATD1.2 ATD1.4 |
ATD15.5 |
|
| ATS1.5 ATS1.8 |
ATS18.3 |
0.25 |
| ATD/ATS-160 |
1/4 |
160 |
3.1 4.9 |
ATD1.5 ATD1.7 |
ATD19.5 |
|
| ATS1.8 ATS2.1 |
ATS23.3 |
0.36 |
| ATD/ATS-180 |
1/4 |
180 |
4.3 6.9 |
ATD2.0 ATD2.2 |
ATD26.7 |
|
| ATS2.4 ATS2.8 |
ATS32.8 |
0.50 |
| ATD/ATS-200 |
1/4 |
200 |
5.9 9.5 |
ATD2.7 ATD3.2 |
ATD35.6 |
|
| ATS3.5 ATS4.0 |
ATS43.6 |
0.62 |
| ATD/ATS-240 |
1/4 |
240 |
10.0 15.2 |
ATD3.5 ATD4.0 |
ATD58.2 |
|
| ATS4.1 ATS4.6 |
ATS71.0 |
1.12 |
| ATD/ATS-265 |
1/4 |
265 |
14.5 21.4 |
ATD4.0 ATD4.5 |
ATD78.8 |
|
| ATS4.5 ATS5.0 |
ATS96.5 |
1.56 |
| ATD/ATS-330 |
1/4 |
330 |
25.0 40.0 |
ATD6.0 ATD7.0 |
ATD130 |
|
| ATS7.5 ATS8.5 |
ATS163 |
2.95 |
