ZHA-11,ZHA-22,ZHA-23,ZHA-34,ZHB-23,ZHB-34,ZHB-45,ZHB-56,ZHA-45,ZHA-56,ZHB-11,ZHB-22,气动薄膜执行机构
概述
ZHA/B型多弹簧气动薄膜执行机构是把气动调节仪表输出的压力转换成推杆位移的变化，可以和直行程调节阀阀体连接，把控制系统输入的信号转换为
阀芯的对应位置，实现控制调节阀开度的目的，具有受力均匀、稳定性好、输出推力大、尺寸小，重量轻等优点。
作用形式
ZHA型：正作用，气关，当气压增加时，阀杆部件向下移；
ZHB型：反作用，气开，当气压增加时，阀杆部件向上移。
性能及选用参数表
| 型号 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 行程（mm） |
10 |
10、16 |
16、25 |
40 |
40、60 |
100 |
| 有效面积（cm） |
200 |
350 |
350 |
560 |
960 |
1600 |
| 气源接口尺寸 |
M10×1 |
M12×1.25 |
M16×1.5 |
| 气源压力 |
0.14、0.25MPa |
| 环境温度 |
-30~60ºC |
| 弹簧范围 |
0.02~0.10、0.04~0.10、0.08~0.24MPa |
| 回差 |
带定位器：1% 不带定位器：3% |
| 线性 |
带定位器：1% 不带定位器：±5% |
型号编制
| ZH |
作用形式 |
-尺寸规格 |
-弹簧范围（KPa） |
-手轮机构 |
| ZH系列执行器 |
A:正作用
B:反作用 |
11
22
23
34
45
56 |
20-100
40-200
80-240 |
无:不带手轮
D:顶装手轮
C:侧装手轮 |

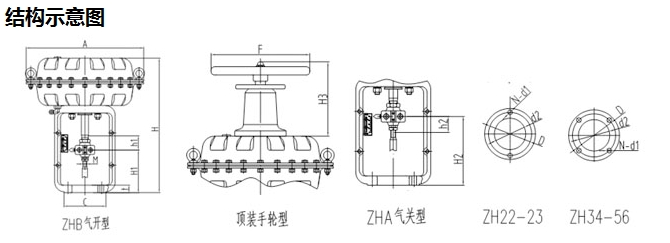

外形尺寸及重量
型号
尺寸 |
ZH-22 |
ZH-23 |
ZH-34 |
ZH-45 |
ZH-56 |
| A |
285 |
288 |
365 |
475 |
585 |
| H |
300 |
323 |
417 |
520 |
720 |
| H1 |
90 |
90 |
130 |
135 |
170 |
| h1 |
40 |
41 |
41 |
54 |
61 |
| t |
18 |
18 |
23 |
26 |
34 |
| C |
95 |
100 |
130 |
150 |
180 |
| H3(MAX) |
179 |
179 |
230 |
315 |
400 |
| F |
200 |
200 |
240 |
350 |
449 |
| H2 |
106 |
115 |
170 |
195 |
270 |
| h2 |
40 |
40 |
50 |
55 |
65 |
| N-d1 |
2-d10 |
2-d10 |
4-d12 |
4-d14 |
4-d18 |
| d2 |
60 |
60 |
80 |
95 |
100 |
| D |
80 |
80 |
105 |
118 |
130 |
| 重量(kg) |
12 |
16 |
22 |
52 |
125 |
| 调节阀通径DN |
阀杆螺纹 |
| 3/4” |
M8 |
| 20,25,32,40,50 |
M8 |
| 65,80,100 |
M12×1.25 |
| 125,150,200 |
M16×1.5 |
| 250,300 |
M20×1.5 |
