FS-041,手动蝶阀

FS-041手动蝶阀说明：

手动蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。
用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

适用范围：

适用于供排水，发电，石油，煤气(天然气)，化工，冶炼，食品(饮料)，造纸，船舶，环保等工程系统中输送各种腐蚀性，非腐蚀性流体介质的管路和容器上，用于调节和截断介质的流动。

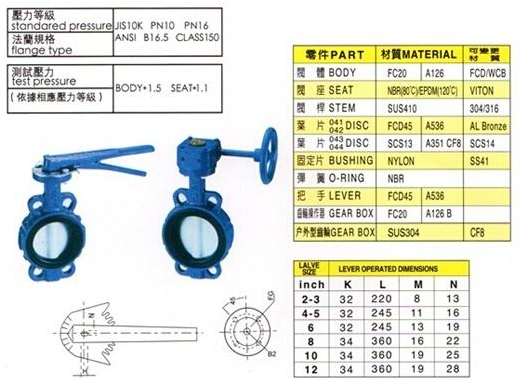

手动蝶阀参数：
压力等级
Standared pressure
JIS10K  PN10      PN16
ANSI     B16.5     CLASS150
法兰规格
Flange type
测试压力
Test pressure
BODY*1.5   SEAT*1.1
依据相应压力等级
手动软密封蝶阀零件：
零件PART 材质MATERIAL 可变更材质
阀体BODY FC20 A126 FCD/WCB
阀座SEAT NBR(80℃)/EPDM(120℃) VITON
阀杆STEM SUS410 304/316
碟片DISC FCD45 A536 AL Bronze
固定片BUSHING NYLON SS41
弹簧O-RING NBR
把手LEVER FCD45 A536
齿**作器GEAR BOX FC20 A126B
户外型齿轮GEAR BOX SUS304 CF8


FS-041手动蝶阀尺寸：

尺寸 A A1 B B1 B2 C1 D E A3 C
2’’ 85 135 32 13 8 24 56 70 83 43
2.5’’ 90 145 32 13 8 24 70 70 88 46
3’’ 98 152 32 13 8 24 81 70 59 46
4’’ 110 170 32 16 11 24 103 70 61 52
5’’ 112 187 32 16 11 24 126 70 65 56
6’’ 140 200 32 16 11 24 149 70 64 56
8’’ 170 230 34 19 13 26 193 102 75 60
10’’ 207 276 34 22 16 26 245 102 76 68
12’’ 238 300 34 28 19 26 296 102 61 78
14’’ 266 355 55 32 10*8 40 330 140 70 78
16’’ 300 380 55 35 10*8 40 386 140 75 102
18’’ 323 425 55 38 10*8 40 433 140 72 114
20’’ 350 430 90 42 12*8 40 487 165 77 127
24’’ 407 500 90 5 12*8 40 582 165 80 154
