FS-072,FS-072D,铸铁止回阀
2016-01-18 12:52443
信息概况
  • 价格：未填
  • 型号：FS-072,FS-072D,铸铁止回阀
  • 发货：3天内
发送询价

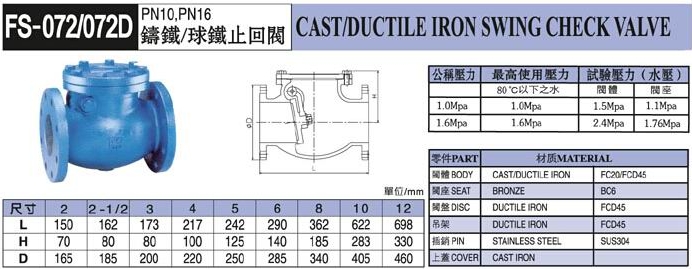

FS-072,FS-072D,铸铁止回阀





铸铁横式止回阀说明：

FS072铸铁横式止回阀由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布作衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次，该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简单。该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

结构特点：

铸铁横式止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

铸铁/球铁止回阀参数：
公称压力 最高使用压力 试验压力（水压）
  80℃以下之水 阀体 阀座
1.0Mpa 1.0Mpa 1.5Mpa 1.1Mpa
1.6Mpa 1.6Mpa 2.4Mpa 1.76Mpa
铸铁/球铁止回阀零件：
零件PART 材质MATERIAL
阀体BODY CAST/DUCTILE IRON FC20/FCD45
阀座SEAT BRONZE BC6
阀盘DISC DUCTIE IRON FCD45
吊架 DUCTIE IRON FCD45
插销PIN STAINLESS STEEL SUS304
上盖COVER CAST IRON
FS-072/072D止回阀尺寸：
尺寸 2 2-1/2 3 4 5 6 8 10 12
L 150 162 173 217 242 290 362 622 698
H 70 80 80 100 125 140 185 293 330
D 165 185 200 220 250 285 340 405 460
