概述
YB7系列背压阀也叫泵保护阀，用于一般控制系统无法适用的工况，它作为一种特殊的压力控制阀，常与自动再循环匹配，用于泵保护系统。背压阀在其它控制阀系统中也有大量应用。背压阀控制上游压力，使其达到工厂工艺设定的压力值或系统要求的压力值，防止出现汽化和气蚀现象。仔细匹配自动再循环阀和背压阀间的工艺条件，确保泵得到最佳的保护，为系统长期稳定和安全运行提供了保证。
动作原理
泵保护阀是自力式的，受到弹簧力作用的阀芯沿轴向运动，这样在背压阀前后产生压差。同时，阀座上孔的开度逐渐变大，直至压差到达设定点。
维护
泵保护阀维护简便。可提供安装和维护手册。
阀门尺寸
标准尺寸：DN25~DN150（1″-6″）
压力等级
公称压力范围：PN10~PN400（ANSI150Lbs~ANSI 2500Lbs）其它压力等级按需提供。
连接
法兰标准按照DIN或ANSI，其标准（如：ISO，BS，JIS，NF）可以特制。
材料的维度范围：
阀体材料
密封件材料 |
A105 |
LF2 |
F304 |
F316 |
| NBR |
-20～+100 |
-30～+100 |
-30～+100 |
-30～+100 |
| FKM |
-20～+200 |
-40～+200 |
-40～+200 |
-40～+200 |
| PTFE |
-20～+230 |
-40～+230 |
-80～+230 |
-80～+230 |
| 不锈钢缠绕垫 |
-20～+300 |
-40～+300 |
-196～+300 |
-196～+300 |

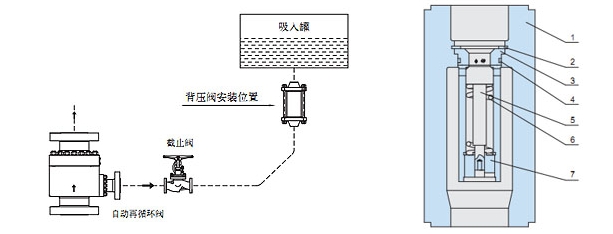

零件与材质
| NO |
名称 |
材质（常用） |
| 1 |
阀体 |
A105 |
LF2 |
F304 |
F316 |
| 2 |
孔用弹性挡圈 |
2Cr13 |
2Cr13 |
304 |
316 |
| 3 |
阀座 |
2Cr13+STL |
2Cr13+STL |
304+STL |
316+STL |
| 4 |
O型圈 |
EPDM |
EPDM |
EPDM |
EPDM |
| 5 |
阀芯 |
2Cr13+STL |
2Cr13+STL |
304+STL |
316+STL |
| 6 |
弹簧 |
60Si2Mn |
60Si2Mn |
1Cr18Ni9Ti |
316 |
| 7 |
压紧螺母 |
2Cr13 |
2Cr13 |
304 |
316 |
信号编制
| YB |
7 |
公称压力 |
阀体材质 |
公称通径 |
结构形式 |
| 背压阀 |
7系列 |
PN16=PN16
Class 150LB
=CL150 |
C=A105
LC=LF2
P=304
PL=304L
R=316
RL=316L |
DN50=50
NPS2”=2” |
D对夹连接
F法兰连接
S带溢流功能 |
| 如：7型背压阀，压力PN40 阀体材料为A105 公称通径DN50 法兰连接 型号为：YB7-PN40-C-50-F |
安装
为了使用阀门达到最佳性能，YB7应安装在被保护的重要阀门下游，因阀出口流速较高，安装位置应尽量靠近除氧器或给水箱。
背压阀用途:
背压阀用于防止液体在重力作用下自流(或虹吸),这时候一般选用大于液体自身压力即可,如防止液位为2米药箱中的液体自流,可选用压力大于0.02MPa的背压阀,一般选用0.1MPa即可.
背压阀用于稳定泵的流量,如某些泵的流量随压力变化较大,可在泵的出口处设置背压阀,使泵的输出流量稳定,这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力.
出口管道上的单向阀用于防止液体回流,背压阀用于保持泵出口有一恒定压力.
