DT73H-10C,DT73F-10R,DT73H-16C,DT73F-16P,DT73H-25R,DT73F-25V,对夹式弹性硬密封蝶阀
用途与特点
DT73对夹式弹性硬密封蝶阀可适用于食品、医药、化工等工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
采用标准
设计标准：GB/T 12238-1989 法
兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
结构长度：GB/T12221-1989
压力试验：GB/T 13927-1992
主要技术参数
| 公称通径 |
DN |
50～150 |
| 公称压力 |
PN |
1.0 |
1.6 |
2.5 |
| 试验压力 |
强度实验 |
1.5 |
2.4 |
3.75 |
| 密封实验 |
1.1 |
1.76 |
2.75 |
| 气密封实验 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
水、蒸汽、油品、酸类腐蚀性等 |
| 适用温度 |
-40℃～600℃ |
主要零件材质
| 零件名称 |
材质 |
| 阀体 |
铸铁、铸钢、不锈钢、合金钢 |
| 蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 |
不锈钢、聚内脂、抗磨材料 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 |
柔性石墨 |
注：Dt-代表弹性密封结构。

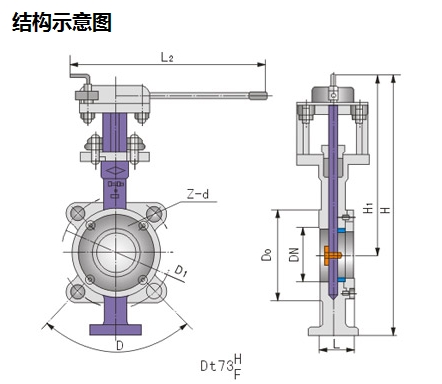

主要外形和连接尺寸
| 产品名称 |
公称通径 |
结构长度（标准值 |
外形尺寸（参考值） |
法兰尺寸和螺栓孔尺寸（标准值） |
| 1.0MPa |
1.6 MPa |
2.5 MPa |
Dt73H/F-(10.16.25)
C.P.R.V系列
对夹式弹性密封
蝶阀 |
mm |
inch |
L |
L2 |
H |
H1 |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
| 50 |
2 |
43 |
265 |
330 |
350 |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
| 65 |
21/2 |
46 |
265 |
362 |
267 |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
| 80 |
3 |
49 |
320 |
375 |
275 |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
| 100 |
4 |
56 |
320 |
410 |
295 |
180 |
8-18 |
45° |
180 |
8-18 |
45° |
190 |
8-22 |
45° |
| 125 |
5 |
64 |
340 |
425 |
305 |
210 |
8-18 |
45° |
210 |
8-18 |
45° |
220 |
8-26 |
45° |
| 150 |
6 |
70 |
390 |
465 |
320 |
240 |
8-22 |
45° |
240 |
8-22 |
45° |
250 |
8-26 |
45°
|
