AHB-202,AHB-502,AHB-103,AHB-203,AHB-303,AHB-1,AHB-1.5,AHB-3,AHB-5,AHB-6,AHB-10,AHB-12AHB-303B,气冷式磁滞制动器
AHB-202B,AHB-502B,AHB-103B,AHB-203B,AHB-303B,
产品参数
与减速机测试相同，AHB系列气冷式磁滞制动器是一种拥有优越的力矩控制的部件，它能提供光滑、无级可调、与转速无关的转矩控制并且利用磁滞原理。
通过控制输入的励磁电流，产生一定的扭矩，AHB系列气冷式磁滞制动器的扭矩仅与激磁电流大小有关，与转速无关，实现非接触的扭矩传输。
当AHB系列气冷式磁滞制动器线圈通电时，间隙中产生磁场，使转子产生磁滞效应，则需要控制电流和输出扭矩有较好的线性关系。
除了轴承以外，AHB系列气冷式磁滞制动器系统内无其它摩擦，具有稳定可靠、使用转速高噪音小、使用寿命长，维护成本低等优点。
AHB系列气冷式磁滞制动器技术参数：
| 型号 |
额定扭矩 |
额定电流 |
电压 |
线圈电阻 |
重量 |
额定功率 |
惯性矩 |
最高转速 |
| 加压缩空气 |
不加压缩空气 |
| 5分钟 |
持续 |
5分钟 |
持续 |
| kg.cm |
mA |
VDC |
Ω |
Kg |
W |
W |
W |
W |
Kg.cm² |
r/min |
| AHB-202 |
2 |
200 |
24 |
120 |
0.5 |
200 |
200 |
75 |
20 |
6.8x10-2 |
25000 |
| AHB-502 |
5 |
250 |
24 |
96 |
0.9 |
400 |
400 |
120 |
35 |
1.8x10-4 |
25000 |
| AHB-103 |
10 |
252 |
24 |
95 |
1.8 |
800 |
800 |
320 |
80 |
1.1x100 |
25000 |
| AHB-203 |
20 |
300 |
24 |
80 |
3.5 |
1000 |
800 |
460 |
115 |
3.2x100 |
25000 |
| AHB-303 |
30 |
400 |
24 |
60 |
5.2 |
1300 |
1300 |
680 |
165 |
7.3x100 |
20000 |
| AHB-1 |
10 |
400 |
24 |
60 |
2.1 |
1200 |
1200 |
320 |
80 |
8.7x10-4 |
25000 |
| AHB-1.5 |
20 |
180 |
24 |
50 |
3.8 |
1300 |
1300 |
460 |
115 |
2.7x100 |
25000 |
| AHB-3 |
30 |
750 |
24 |
32 |
5.7 |
1800 |
1800 |
680 |
165 |
6.8x100 |
20000 |
| AHB-5 |
50 |
750 |
24 |
32 |
10 |
2500 |
2300 |
1000 |
200 |
1.31x101 |
15000 |
| AHB-6 |
60 |
1500 |
24 |
16 |
11 |
3000 |
2800 |
1400 |
225 |
1.38x101 |
20000 |
| AHB-10 |
100 |
1500 |
24 |
16 |
20.6 |
3800 |
3500 |
1800 |
280 |
2.62x101 |
12000 |
| AHB-12 |
200 |
1200 |
24 |
20 |
23 |
2800 |
2500 |
1200 |
350 |
5.60x101 |
12000 |

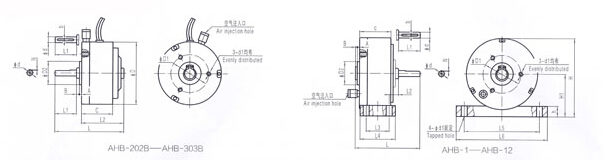

| 型号 |
外形尺寸 |
轴联尺寸 |
止口支撑尺寸 |
机座支撑尺寸 |
其余尺寸 |
| D |
L |
H |
d(h7) |
b(p7) |
N |
L1 |
L2 |
D1 |
D2(g7) |
d1×深度 |
L3 |
L4 |
L5 |
L6 |
H1 |
d1 |
h |
A |
B |
C |
| AHB-202B |
58 |
55 |
- |
6 |
- |
0.5 |
20 |
32 |
30 |
15 |
M4×6 |
- |
- |
- |
- |
- |
- |
- |
2 |
0.8 |
27 |
| AHB-502B |
69 |
720 |
- |
8 |
- |
0.8 |
25 |
41.5 |
40 |
22 |
M4×8 |
- |
- |
- |
- |
- |
- |
- |
2.5 |
1 |
35 |
| AHB-103B |
91 |
83 |
- |
10 |
- |
0.8 |
29 |
51 |
38 |
22 |
M4×9 |
- |
- |
- |
- |
- |
- |
- |
2 |
1 |
40 |
| AHB-203B |
115 |
100.5 |
- |
12 |
4 |
- |
31 |
64.5 |
70 |
28 |
M5×10 |
- |
- |
- |
- |
- |
- |
- |
4 |
1 |
51 |
| AHB-303B |
138 |
114 |
- |
15 |
5 |
- |
40.5 |
68.5 |
80 |
32 |
M5×10 |
- |
- |
- |
- |
- |
- |
- |
3.5 |
1.5 |
53 |
| AHB-1 |
- |
83 |
106 |
10 |
- |
0.8 |
27.5 |
16 |
38 |
22 |
M4×8 |
25 |
45 |
100 |
120 |
60 |
5.5 |
19 |
2 |
2.5 |
40 |
| AHB-1.5 |
- |
100.5 |
128 |
12 |
4 |
- |
29.3 |
19.5 |
70 |
28 |
M5×10 |
35 |
55 |
130 |
150 |
70 |
5.5 |
19 |
4 |
2.7 |
51 |
| AHB-3 |
- |
114 |
149 |
15 |
5 |
- |
40.7 |
8.8 |
80 |
32 |
M5×10 |
50 |
65 |
150 |
165 |
80 |
8.3 |
19 |
3.5 |
3.5 |
53 |
| AHB-5 |
- |
140 |
179 |
17 |
5 |
- |
38 |
29.3 |
90 |
35 |
M5×10 |
55 |
75 |
200 |
220 |
100 |
8.3 |
25 |
4.2 |
3.5 |
72.8 |
| AHB-6 |
- |
205 |
149 |
双出轴15 |
5 |
- |
27.7 |
32 |
- |
- |
- |
85 |
105 |
150 |
165 |
80 |
8.3 |
19 |
- |
- |
106 |
| AHB-10 |
- |
265 |
179 |
双出轴17 |
5 |
- |
38 |
32 |
- |
- |
- |
125 |
145 |
200 |
220 |
100 |
8.3 |
25 |
- |
- |
145 |
| AHB-12 |
- |
165 |
233 |
25 |
8 |
- |
50 |
39 |
52 |
52 |
M6×12 |
55 |
80 |
250 |
270 |
120 |
8.3 |
25 |
4 |
4 |
76.2 |
