安全说明
指定用途
ZJ-A型扭矩传感器专门用于扭矩测量以及直接相关的操控和监管工作。除此之外，任何其他方式的使用将不能达到其所预想的目的。
为了安全起见，传感器应仅依据操作手册中的说明进行操作。此外，在使用中必须遵守有关应用的法律和安全的基本要求。对配件的使用也应如此。
该传感器在指定用途的意义层面并非是一件安全的元件。正确且安全地操作此传感器需要严格的运输，正确的储存、组装并安装，以及仔细的操作。

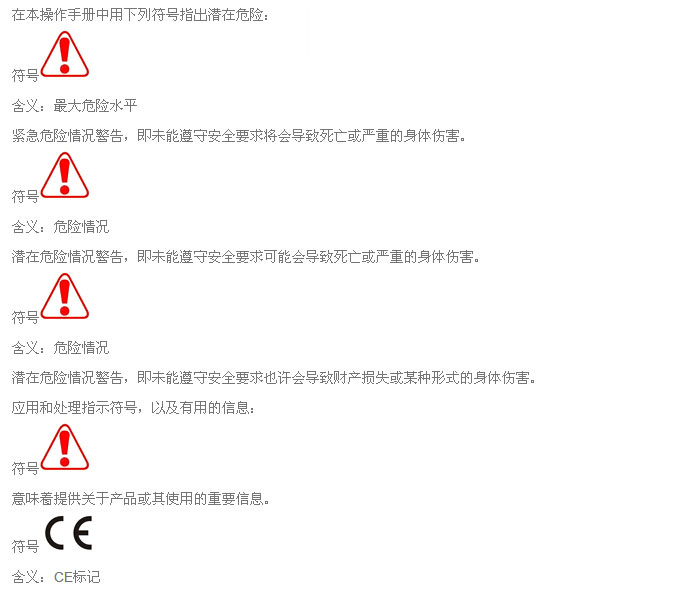

未能遵守安全说明的一般危险
传感器和目前的工艺水平相对应，是故障自动保险的。如果传感器安装不当并且由未经培训的人员操作，它可能会导致潜在的危险。
任何涉及安装、启动、维护或修理传感器的人一定已经阅读并理解了操作手册，特别是技术安全说明。
潜在危险
传感器的性能和使用范围在应用中仅涉及一小部分的扭矩测量技术。此外，设备规划人员、安装人员和操作人员应计划、实施以减少潜在危险的方式并对扭矩测量技术的安全工程的想法做出回应。必须始终遵守现场监管。必须提及与扭矩测量技术相关的潜在危险。

CE标记使制造商保证产品符合相关CE指令的要求（符合性声明可以参见http://www.lanmec.com）。
变换和修改
除了通过明示协议修改外，传感器必须从设计或安全工程观点进行修改。对于任何因修改所导致的损害我们都不应负责。
合格的人员
传感器仅能由合格的人员进行安装和使用，严格按照说明书以及安全要求和规范。此外，在使用中必须遵守有关应用的法律和安全的基本要求。对配件的使用也应如此。人才是指委托人的选址，安装，启动和操作他们具备其功能合适的产品之后。
合格的人员意味着拥有适当资质条件的人员，即能被委托进行选址、安装、启动和操作产品的人。
一、应用

该ZJ-A型号扭矩传感器用来测量在旋转或静止的机器部件在各个方向的静态和动态的扭矩。
二、安装
1. 安装使用
使用环境：转矩传感器应安装在环境温度为0℃ ～ 60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。

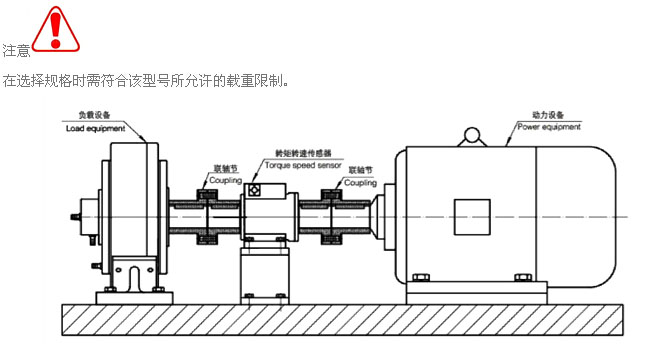

2.安装选择

3.联轴器
波纹管联轴器来安装扭矩传感器。波纹管联轴器和扭矩传感器作为单独的项目交付。在安装过程中须遵守以下几点：
·安装时，不能带电操作，切莫直接敲打、碰撞传感器。
·当轴安装在联轴器轮毂之后，在拧紧联轴器的夹紧螺栓。
·驱动轴和输出轴必须无毛刺。
·轴径的公差为j6，与轴径的优先配合公差为H7/j6。
联轴器的安装位置

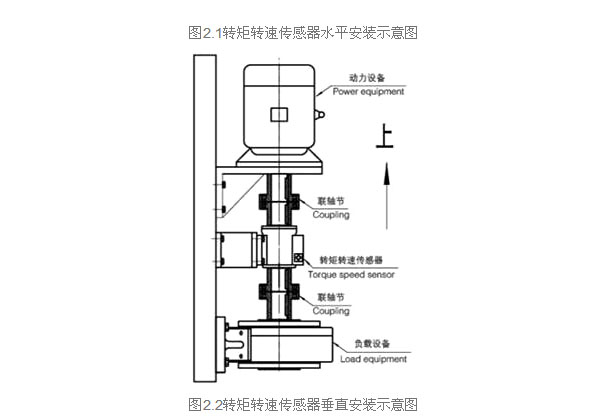

ZJ-A型扭矩传感器与波纹管联轴器在任何位置（水平，垂直，倾斜）安装都可以运转。当在垂直和倾斜时运转时，请确定有足够的支撑。
安装
1. 用溶剂（如丙酮）去除联轴器的轮毂中心孔和轴端的油污。
2.在安装联轴器时,设置参考距离L（使用联轴器完整的夹具距离），同时对准轴。
3.用扭矩扳手拧紧夹紧元件的夹紧螺栓。
安装联轴器时，允许的纵向力和横向力，和扭矩传感器的极限弯矩不得超过额定数值（见第7章）
当拧紧夹紧螺栓时，请在夹紧元件上固定住联轴器。
三、电气连接
1.一般信息
为了使扭矩传感器和放大器相连接，我们推荐使用兰菱机电的低电容测量屏蔽电缆。
在使用电缆时，确保以最小的接触电阻和良好的绝缘来正确连接。所有的插头连接或旋转螺母必须完全拧紧。
不要使测量电缆的路线平行与电源线和控制电路。如果不能避免（例如电缆槽）,那就保持最小50厘米的距离，同时将测量电缆拖进钢管里。
避免变压器，电动机，接触器，晶闸管控制和类似的杂散磁场的来源。
2.连接器插头
该传感器配备了一个永久安装的壳体插头。

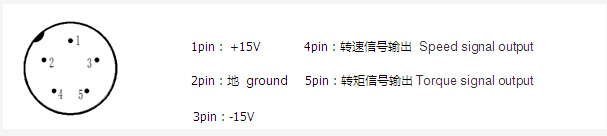

它可以通过传感器连接电缆连接到可用于测量的电子设备。传感器连接电缆的引脚分配可参见下表：

3.延伸电缆
延伸电缆必须是屏蔽的和低电容的。我们推荐使用兰菱电缆，因为这些电缆能满足这些要求。
关于电缆延长，关键在于确保配以最小接触电阻和良好的绝缘的正确连接。这就是为什么所有连接处应被焊接或至少配以安全、牢固的接头或螺纹连接头。
测量电缆不应平行于电源线及控制电路（例如不共享电缆槽）。如果这无法达到，那请用刚性导管保护测量电缆，同时让它尽可能远离其他电缆。避免偏离变压器，电动机和接触开关。
4.屏蔽设计
电缆的护罩按照绿线概念连接。它将测量系统装入法拉第罩（法拉第笼是一种用导电材料制成阻止电磁辐射贯穿的屏蔽体）。重要的是该护罩得平放于电缆两端的壳体地上。任何活跃的电磁干扰活动都不会影响测量信号。请遵守有关指针。
在因电位差（补偿电流）而导致干扰的情况下，请将电压设为零，同时壳体地必须从放大器上断开，并且须在传感器壳体和放大器壳体间建立起电位均衡线。（铜导体，导线截面10mm²）
四、承载能力
ZJ-A扭矩传感器，可用于测量静态和动态扭矩。
在静态上可以超过额定转矩达到极限扭矩。如果超过额定转矩，额外的非规则载荷是不允许的。这包括纵向力、侧向力和弯矩。
1.测量动态扭矩
下列规则适用于动态扭矩测量：
·适用于静态扭矩的标度同样对动态扭矩测量有效。
·动态作用扭矩的频率必须小于机械测量系统的固有频率。
·机械测量固有频率f0取决于所连接的旋转质量的惯性矩J1、J2和传感器的扭转刚度CT。
下面的公式可以用来近似地确定的机械测量装置的固有频率f0。
即使处于交变载荷之下，振幅（峰间值）最大也可以达到指明用于扭矩传感器的额定转矩的80%。振幅必须处于指定的负荷范围内（-Mnom，+Mnom）。

2. 速度限制
ZJ-A型扭矩传感器测量扭矩的最大速度范围在800转和6000转之间。速度限制值，见第7章
五、信号输出与信号采集
1、号输出基本形式
• 方波信号、脉冲信号。
• 可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。
2、扭矩信号处理形式

• 转矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。
• 转矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
• 直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
六、保养
1.每隔一年应给转矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。
2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。

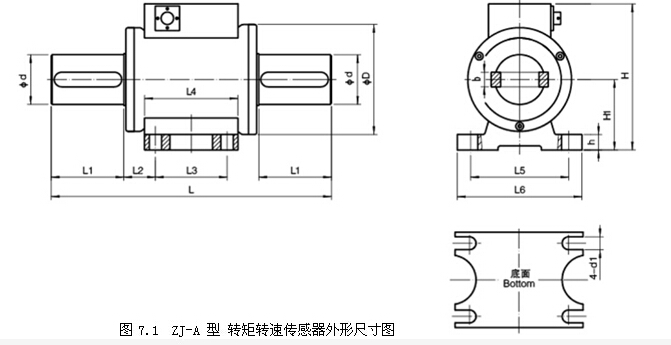

七、外形尺寸
