ZJ-30,ZJ-70,ZJ-150A,ZJ-300,ZJ-600,ZJ-900,ZJ-1200A,ZJ-2500,ZJ-3300,ZJ-5000,ZJ-20000,罗茨真空泵

一、ZJ型罗茨真空泵的特点及用途：

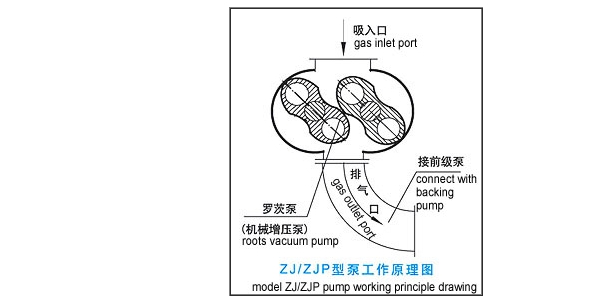

ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度，在有效荼范围内呆大大提高抽气速率。罗茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。ZJ型罗茨真空泵对小量灰尘不敏感。

优点：

>> ZJ型罗茨真空泵因转子采用高精度专用数控机床加工，并作精细平 衡校验，具备良好的几何对称性，转子啮合间隙均匀。泵体、侧盖采用专用机床加工，精度高。因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。
>> 因泵的传动部件采用可靠的消隙结构，故泵可高 压差下长期工作。
>> 起动快，能在短时间内达到极限真空。
>> 因ZJ型罗茨真空泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。
>> ZJ型罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。
>> ZJ型罗茨真空泵结构紧凑，占地面积小。左、右、下面三个排气口可以任选一个，方便用户安装。

二、ZJ型罗茨真空泵的技术参数：

五、ZJ型罗茨真空泵安装说明

（一）、安装场所：
1、罗茨真空泵应安装在明亮少尘的建筑物内。
2、罗茨真空泵的安装环境温度为5–40℃。
3、罗茨真空泵周围须留充分的余地，便于日常检查，维护保养，拆卸装配。
（二）、基础工程：
1、中小型泵可与前级泵等安装在同一机架上组成机组后再安装在混凝土基础上，大型泵必须单独安装，浇灌混凝土基础。
2、根据ZJ型罗茨真空泵的重量和地基的耐压力确定混凝土基础的受压面积和深度。
3、为了在混凝土中埋进基础螺栓，混凝土基础灌浇时必须根据底基孔位置留出充分的空穴。
4、基础表面做水平。
（三）、ZJ型罗茨真空泵安装：
1、按底基孔位置做好木框，将基础螺栓固定在木框上，放入预留孔中，再在预留孔中浇进混凝土，放置数目，待混凝土硬化后取掉木框。
2、将罗茨真空泵放到基础上，用水平仪校水平，不平部分用金属垫片垫硬，旋紧基础螺栓，用水泥将底面缝隙补满。
（四）、ZJ型罗茨真空泵管道安装：
1、进出气管道内无任何焊渣、杂质等异物，有足够的通道能力。
2、罗茨真空泵出口至前级泵进口的连接管道中须安装一段弹性管，减少前级泵振动的影响。
3、为了缩短预抽时间在一般的系统中，前级泵的入口除与罗茨真空泵的排口连接外，还需装旁通预抽管道及阀门。带溢流阀罗茨真空泵因为可以在高入口压力下工作，所以可不安装预抽管道及阀门。
4、为了防止前级泵停止时返油或返水，在前级泵的进口管道上应装有放气阀或逆止阀。
5、管道连接法兰必须用0形的橡胶密封圈封，并涂上真空考克脂，整个真空系统须密封不漏。
6、ZJ型罗茨真空泵的冷却水进出处应接管道，并在进水管上装上阀门，调节水量。
（五）、ZJ型罗茨真空泵电器安装：
1、 因ZJ型罗茨真空泵只能在规定的入口压力范围内工作，又当前级泵停止工作时，罗茨真空泵必须同时停止工作。因此，电器设备必须具有互锁及必要的自动保护。
2、电动机的接线需使泵的转向符合箭头所指方向。
3、小泵可直接起动，大泵须装设起动器。
