SPB-80,SPB-160,SPB-350,SPB-700,SPB-1300,SPB-2500,水喷射真空泵

一、SPB型水喷射真空泵的概况：

能源是当今举世瞩目的大问题
沈阳有色冶金设计研究院和我厂共同研制，并由我厂生产的SPB型水喷射泵，在选矿厂真空过滤机上取代SZ型水环式真空泵，在化工厂三效蒸发器上取代W型往复式真空泵，都取得了显著的节电效果和多方面的经济效益。节电率一般在24－50%，该机运行平稳，性能可靠，维修方便。SPB型水喷射泵是当前效率高、能耗低的低真空获得设备。已被冶金工业部矿山司化学工业部黄金总公司列为重要节能设备之一。

二、SPB型水喷射真空泵的用途：

水喷射泵是与水泵配套使用的真空获得设备，该设备可广泛用于选矿、洗煤、化工、造纸、制糖、陶瓷、机械制造及需低真空获得的领域。具有真空脱水、蒸发、干燥、净化、浓缩、脱臭等功能，该设备还可根据用户要求提供耐腐蚀材料。


三、SPB型水喷射真空泵的技术参数：


型号	最大抽速	最大真空度		吸口直径	喷泵重量	尾管长度	配用水泵型号
	m3/h	Mpa	mmHg	mm	kg	m
SPB-80	80	0.095	-720	50	55	5	IS50-32-160
SPB-160	160	0.095	-720	80	121	5	IS80-65-160
SPB-350	350	0.095	-720	100	273	5	IS100-80-160
SPB-700	700	0.095	-720	150	489	5	IS150-125-315A
SPB-1300	1300	0.095	-720	200	852	5	8Sh-13A
SPB-2500	2500	0.095	-720	300	1287	5	12Sh-13A

四、SPB型水喷射真空泵的型号说明：

型号说明：
S P B – 350
SPB：表示喷射泵
350：表示喷射泵的抽速

五、SPB型水喷射真空泵的原理：

通过水泵把具有一定压力的水输入到水喷射泵的水室里，然后，水通过对称而均布排列的多个喷嘴，形成流速很高的水束，经过一定的距离后，各水束聚焦于喉管中心线上，由于水束的吸附作用，在其周围形成负压，起到抽吸真空的作用。加上水束与空气的相互摩擦、冲击旋涡挟带及混合压缩作用，再经过一段较长的尾管的抽吸作用，获得较高的真空。


六、SPB型水喷射真空泵的安装事项：

1、 安装前应检查喷泵内腔有无导物，安装时可根据进水、进气管现场情况，松开气室与水室的联结螺栓调整位置，重新紧固。
2、 能并联使用，尾管低于10米时，应根据工艺要求配置防倒流设施。尾管最大倾斜度不大于15°，最好垂直安装。
3、 喷射泵必须安装稳固，严防振动。
4、 安装后系统应作3巴的气密封试验。
5、 循环水为干净的中性水，水温最高不得超过45℃。
6、 周期检查水压、流量及喷嘴的结构情况。当喷射泵的性能下降时，应及时清理喷嘴调整流量及水压（维修水泵）。

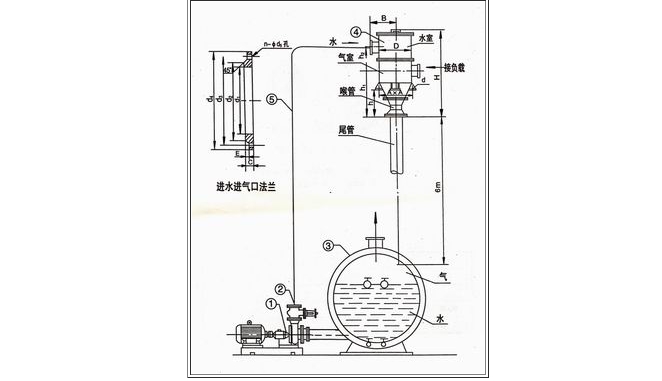

七、SPB型水喷射真空泵的安装尺寸：

型号尺寸	D	H	h	h1	h2	B	A×A	d	d1	d2	d3	d4	n-φd5	C	E
SPB-80	100	467	/	255	/	118	/	/	50	90	110	140	4-13.5	16	3
SPB-160	200	710	/	236	/	200	/	/	80	133	160	200	4-17.5	18	3
SPB-350	350	1171	377	607	326	300	471×471	23	110	145	170	210	4-17.5	14	3
SPB-700	450	1415	549	849	326	340	580×580	23	161	200	225	260	8-18	16	3
SPB-1300	600	1869	780	1180	399	450	700×700	23	221	255	280	320	8-18	18	3
SPB-2500	700	1996	650	1115	538	570	910×910	30	327	362	395	435	12-23	22	4
