YTZ-150,电阻远传压力表
概 要
YTZ型电阻远传压力表适用于测量对铜及铜合金，或不锈钢合金不起腐蚀作用气体，液体的压力，并通过仪表内部安装的定位器式传感器把被测量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制的目的，此外，电阻远传压力表能够同时就地指示压力，便于现场工艺检查。可与膜片隔离器(隔膜体)连接，制成隔膜式电阻远传压力表，用于测量腐蚀性较强，粘度较大，易结晶介质的压力。
主要技术指标
1、基本误差：1.6级。
2、测量范围:(Mpa)(特殊规格，请在订货时注明)
|
型 号
|
测 量 范 围
|
|
YTZ-150
|
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6； 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40 ;0~60
-0.1～0；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4
|
3、工作条件(1)环境温度：-40-60℃
(2)工作压力：静负荷：
用至测量上限值的3／4
交变负荷：用至测量上限值的2／3
短时压力：用至测量上限值
(3)相对温度：<85％
4、滑线电阻发送器的技术数据:起始电阻：3-20Ω
满度电阻：340-400Ω
接线端的外加电压<6V
5、仪表外径：Φ150mm
6、压力表连接尺寸：M20X1．5
备注：如果对仪表连接螺纹或其它方面有特殊要求时，请与公司协商订做。

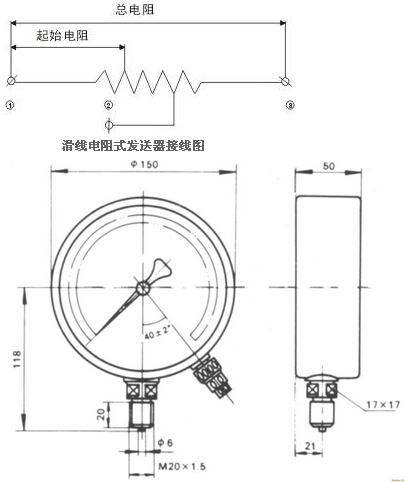

外形尺寸图
