GDAH02,GDAH03,GDAH05,GDAH06,GDAH08,GDAH10,GDAH15,高压电磁阀
GDAH20,GDAH25,
使用范围
实验装备、测试设备、CNG设备、燃气设备、液压系统、矿山机械、
压缩机、空分设备、高压泵站、清洗设备、机器制造等自动化控制。
|
高压电磁阀选择参数范围
|
|
功能名称
|
功能说明
|
|
适用压力
|
0.02～160MPa
|
|
适用介质
|
气、水、油、蒸汽、制冷剂、腐蚀性流体
|
|
配节能模块
|
降低线圈温升和功耗，延长线圈寿命
|
|
介质温度
|
-200～+350℃
|
|
介质粘度
|
小于50CSt（大于时需定制）
|
|
防护性能
|
IP65
|
|
阀体材质
|
SS304、SS316
|
|
控制方式
|
常开、常闭
|
|
电源电压
|
DC12～127V AC24～380V
|
|
连接方式
|
内螺纹、外螺纹、(法兰 :适用压力5MPa以下)
|
|
泄 漏 量
|
零
|
|
功能选项
|
|
代号
|
功能名称
|
功能说明
|
|

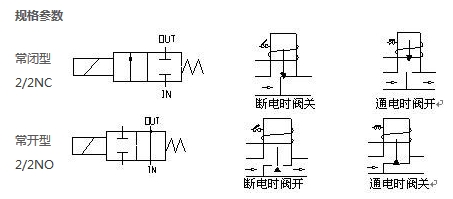

K
|
常开型
|
通电阀关，断电阀开
|
|
E
|
防爆型
|
防爆等级：Ex dⅡCT4/T5
|
|
J
|
配节能模块
|
降低线圈温升和功耗，延长线圈寿命
|
|
电气参数
|
|
电源电压
|
220V 110VAC50/60Hz24V 12VDC
|
|
额定功率
|
通径≥10mm且≥250bar,DC24为60W
其余为25W
|
|
电压公差
|
±10%
|
|
电气连接
|
普通型：标准接线盒； 防爆型：M16＊1.5，1.5M导线
|
|
型号规格
|
接口G
|
通径[mm]
|
Kv值
|
最小压差（Mpa）
|
最大工作压力［Mpa］
|

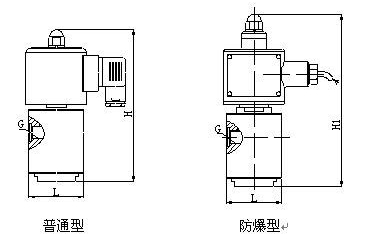

外形尺寸[mm]
|
|
高压
|
超高压
|
高压
|
超高压
|
L
|
H
|
H1
|
|
GDAH02
|
1/8、1/4
|
2.0
|
0.02
|
0.5
|
1
|
最高压力等级7~40Mpa
|
压力等级：45~160Mpa
|
50
|
115
|
125
|
|
GDAH03
|
1/8、1/4
|
3.0
|
00.08
|
0.5
|
1
|
60
|
155
|
165
|
|
GDAH05
|
1/8、1/4
|
5.0
|
0.16
|
0.5
|
1
|
60
|
155
|
165
|
|
GDAH06
|
1/4、3/8
|
6.0
|
0.32
|
0.5
|
1
|
62
|
155
|
165
|
|
GDAH08
|
1/4、3/8
|
8.0
|
0.54
|
0.5
|
1
|
62
|
155
|
165
|
|
GDAH10
|
3/8、1/2
|
10
|
0.8
|
0.5
|
1
|
62
|
155
|
165
|
|
GDAH15
|
1/2、3/4
|
15
|
1.4
|
0.5
|
1
|
80
|
180
|
190
|
|
GDAH20
|
1/2、3/4
|
20
|
2.8
|
0.5
|
1
|
90
|
200
|
210
|
|
GDAH25
|
3/4、1
|
25
|
5.0
|
0.5
|
1
|
100
|
225
|
235
|
|
GDAH02
|
1/8、1/4
|
2.0
|
0.02
|
0.5
|
1
|
通径≥32请向我们咨询定制
|
① 本系列产品为非标制作，相关参数和尺寸仅供参考，具体以订货约定及实物为准；
② 上表中接口尺寸和外形尺寸仅供高压组参考，超高压组请另外咨询。
③ 虽然DN15以下100bar以内也可制作常开型，但我们仍然建议您选择性能更优良的常闭型；
④ 流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥80目），而且流体应无凝固或结晶现象。
