GDPH01,GDPH1.2,GDPH1.5,GDPH02,GDPH2.5,GDPH08,GDPH15,精巧型高压电磁阀
GDPH20,GDPH25,
应用范围
科研实验装备、分析测量仪器、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、
液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。
|
技术参数
|
|
|
公称通径
|
DN1-10
|
|
原理结构
|
直动活塞式、先导活塞型
|
|
阀体材质
|
黄铜、304
|
|
密封材料
|
NBR、FKM、EPDM
|
|
环境温度
|
-10℃～+60℃
|
|
流体温度
|
T1: -10℃～+80℃ T2: -10℃～+110℃
|
|
适用流体
|
气体、液体（无固体杂质）
|
|
流体粘度
|
≤22mm2/S
|
|
连接方式
|
内螺纹（国标、NPT）
|
|
安装方式
|
水平安装，线圈向上
|
|
防护等级
|
IP65
|
|
电气参数
|
|
电源电压
|
220V、110V、24V AC 50/60Hz
24V、12V DC
|
|
额定功率
|
普通型AC：22VA； DC：13W
防爆型AC：18VA； DC：20W
|
|
电压公差
|
±10%
|
|
电气连接
|
普通型：标准接线盒
防爆型：M14＊1.5，1.5M导线
|
|
功能选项
|
|
代号
|
功能名称
|
功能说明
|
|
略
|
常闭
|
通电阀开，断电阀关
|
|
K
|
常开
|
通电阀关，断电阀开
|
|
E
|
防爆
|
防爆等级：ExmⅠ/ⅡT4
|
|
规格参数
|
|
|

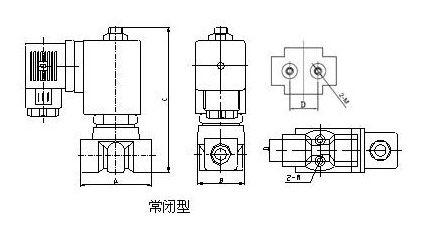

常闭型
2/2NC
|
|
|
型号规格
|
接口
|
通径[mm]
|
Kv值
|
最小压差（bar）
|
最大工作压力［bar］
|
外形尺寸[mm]
|
|
气、水
|
油≤22mm2/S
|
|
AC
|
DC
|
AC
|
DC
|
A
|
C
|
B
|
|
GDPH01
|
1/8、1/4
|
1.0
|
0.05
|
0
|
100/170
|
75/110
|
100
|
75
|
42
|
30
|
82
|
|
GDPH1.2
|
1/8、1/4
|
1.2
|
0.06
|
0
|
90/150
|
70/100
|
90
|
70
|
42
|
30
|
82
|
|
GDPH1.5
|
1/8、1/4
|
1.5
|
0.08
|
0
|
75/130
|
50/80
|
75
|
50
|
42
|
30
|
82
|
|
GDPH02
|
1/8、1/4
|
2.0
|
0.16
|
0
|
35/90
|
30/60
|
35
|
30
|
42
|
30
|
82
|
|
GDPH2.5
|
1/8、1/4
|
2.5
|
0.27
|
0
|
20/60
|
16/40
|
20
|
16
|
42
|
30
|
82
|
|
GDPH08
|
3/8、1/4
|
8.0
|
1.4
|
0.5
|
90
|
70
|
70
|
50
|
55
|
60
|
102
|
|
GDPH15
|
3/8、1/2
|
15
|
4.9
|
1
|
60
|
40
|
40
|
25
|
75
|
50
|
130
|
|
GDPH20
|
3/4
|
20
|
8.16
|
1
|
55
|
40
|
40
|
25
|
85
|
60
|
140
|
|
GDPH25
|
1
|
25
|
12.8
|
1
|
45
|
35
|
40
|
25
|
100
|
70
|
150
|
