GD231-DN3,GD231-DN4,GD232-DN15,GD232-DN20,GD231-DN5,三通高压电磁阀
GD231-DN6,GD231-DN8,GD232-DN25,GD232-DN32,GD232-DN40,GD232-DN50,
应用范围
燃气燃油、环保设备、加湿设备、暖通空调、水处理、锅炉、包装机械、
纺织印染、清洗设备、园林喷灌、啤酒饮料、食品加工等控制系统。
|
技术参数
|
|
公称通径
|
DN3-DN50
|
|
原理结构
|
直动式、分步直动式
|
|
阀体材质
|
304、316
|
|
膜片材料
|
NBR、FKM、EPDM、硅胶
|
|
环境温度
|
-10℃～+60℃（防爆型－20℃～+50℃）
|
|
流体温度
|
T2组:-10℃～80℃;T2组:-10℃～120℃; T4组:-10℃～220℃; 350℃;其他温度特制
|
|
适用流体
|
气体、液体
|
|
流体粘度
|
≤22mm2/S
|
|
连接方式
|
内螺纹（国标或NPT）
|
|
安装方式
|
水平安装，线圈向上（禁止垂直安装）
|
|
防护等级
|
IP65（防爆型）、IP54（普通）
|
电气参数
|
电源电压
|
220V、110VAC 50/60Hz； 24VDC 其他电压请咨询我司
|
|
额定功率
|
防爆型AC：17VA； DC：20W 普通型见规格参数表
|
|
电压公差
|
±10%
|
|
电气连接
|
普通型：标准接线盒
隔爆型：M14＊1.5，接线盒
|
|
＊以上为启动后平稳工作时功率，启动时功率会增大。
|

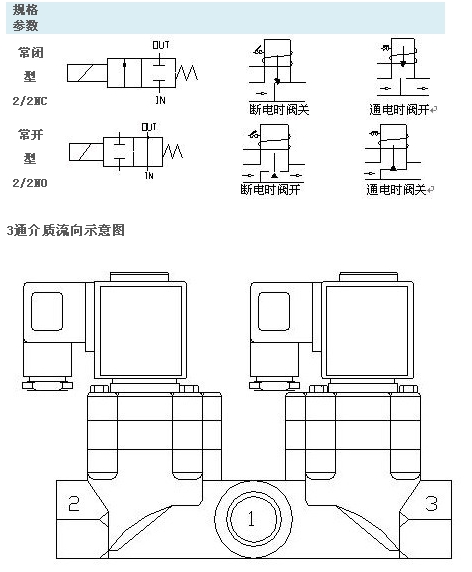

一进一出
□常闭式---当电磁阀线圈通电时，2通向1，1与3关闭。
当电磁阀线圈断电时，2与1关闭，1通向3通。
□常开式---当电磁阀线圈断电时，3通向1，1与2关闭。
当电磁阀线圈通电时，3与1关闭，1通向2通。
□一进二出
1：当电磁阀线圈通电时，1通向2通，1与3关闭。
2：当电磁阀线圈断电时，1与2关闭，1通向3。
□二进一出
1：当电磁阀线圈通电时，2通向1，3与1关闭。
2：当电磁阀线圈断电时，2与1关闭，3通向1通。
|

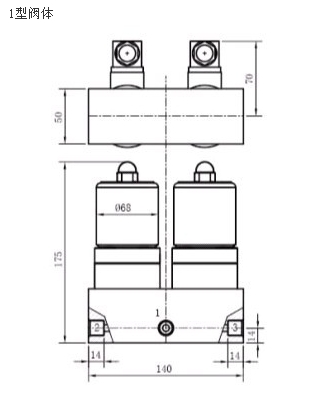

型号
|
GD231(1型阀体)
|
|
公称通径
|
DN3
|
DN4
|
DN5
|
DN6
|
DN8
|
|
适用压力
|
小于60Mpa
|
|
接口螺纹
|
G1/4或特殊螺纹
|
G3/8或特殊螺纹
|
|
阀体材质
|
304不锈钢
|
|
备注
|
此阀在35Mpa压力下，阀体尺寸为长120mm、宽40mm
|
|

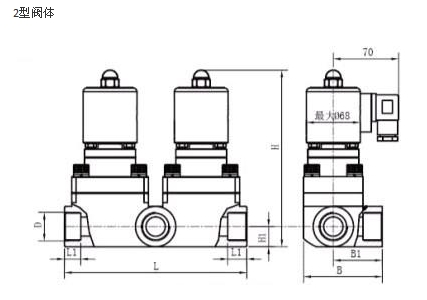

型号
|
GD232（2型阀体）
|
|
公称通径
|
连接尺寸
|
L(mm)
|
L1(mm)
|
B(mm)
|
B1(mm)
|
H(mm)
|
H1(mm)
|
适用压力
|
阀体材质
|
|
DN15
|
G1/2
|
165
|
14
|
70
|
43.5
|
185
|
18
|
40Mpa
|
SS304
SS316
(特制)
|
|
DN20
|
G3/4
|
195
|
17
|
80
|
49
|
190
|
21
|
|
DN25
|
G1
|
200
|
17
|
80
|
49
|
190
|
21
|
|
DN32
|
G5/4
|
235
|
19
|
90
|
56.5
|
200
|
26
|
|
DN40
|
G3/2
|
260
|
22
|
110
|
71
|
215
|
30
|
|
DN50
|
G2
|
345
|
25
|
145
|
93
|
270
|
38
|
