技术参数

公称通径

DN15-250

原理结构

分步直动式、先导式

阀体材质

WCB、SS304、321、302

密封材料

PTFE、紫铜

环境温度

-30℃～+60℃（防爆型-20℃～+50℃）

流体温度

C7:-20~350℃, （特制C8:-20~400℃）

适用流体

蒸汽、高温热水,导热油等高温介质

流体粘度

≤22mm2/S（50mm2/S以下可特制）

连接方式

内螺纹、法兰式

安装方式

水平安装，线圈向上（禁止垂直安装）

防护等级

防爆型IP65、普通型IP54

功能选项

代号

功能名称

功能说明

E

防爆型

防爆等级：Ex dⅡBT3/T4

S

带手动操作

可手动打开或关闭本阀

J

配节能模块

降低线圈温升和功耗，延长线圈寿命

*防爆型环境温度:-20℃～+50℃,介质温度应在防爆允许范围内。
*节能模块暂时没有防爆型

电气参数

常规电压

220V AC 50/60Hz24V DC
DC：220V、110V、48V、12V

特制电压

AC 50/60Hz：380V110V48V36V24V

额定功率

AC:通径≤25mm,45VA; ≥32mm,70VA
DC:通径≤25mm,40W; ≥32mm,65W

电压公差

±10%

电气连接

普通型：标准接线盒;
防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）

＊选用以上特制电压时工作压力可能变化，请务必先向我司咨询。

规格参数

常闭型
2/2NC

型号规格

通径[mm]

Kv值

最小压差[bar]

最大工作压力[bar]

功率[VA/W]

特制常闭型工作压力范围[bar]

直动型

先导型

GDW15

15

2.8

0

1

16

45

1~25

GDW20

20

5.4

0

1

16

45

1~25

GDW25

25

8.5

0

1

16

45

1~25

GDW32

32

14

0

1

16

70

1~25

GDW40

40

18

0

1

16

70

1~25

GDW50

50

28

0

1

16

70

1~25

GDW65F

65

42

1

16

45

1~25

GDW80F

80

65

1

16

45

1~25

GDW100F

100

100

1

16

45

1~25

GDW150F

150

250

1.5

16

45

1.5~25

GDW200F

200

420

2

16

45

2~25

GDW250F

250

660

2

16

45

2~25

优化建议：①如果具备流体压差条件，我们推荐选用先导式，这样对产品性能和寿命都有好处；
②在设设计控制方案时尽量选择常闭型，本阀适应连续工作，若必须常开型时请向我们咨询。

型号规格

内螺纹

法兰式

接口

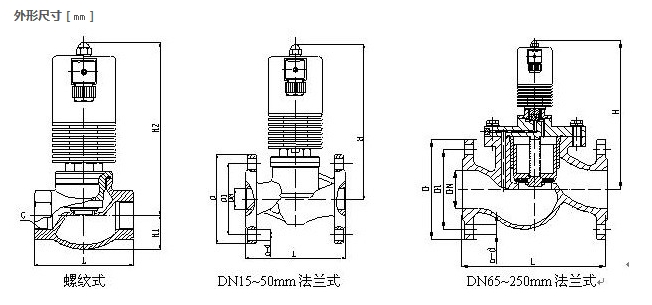

外形尺寸

外形尺寸

法兰尺寸

G

L

H1

H2

L*

L

H

D

D1

n-d

GDW15

1/2

80

26

195

90

90

205

95

65

4-Φ12

GDW20

3/4

82

31

198

93

115

205

105

75

4-Φ14

GDW25

1

105

35

205

110

125

208

115

85

4-Φ14

GDW32

1 1/4

105

45

208

120

140

218

135

100

4-Φ18

GDW40

1 1/2

120

55

226

140

165

225

145

110

4-Φ18

GDW50

2

140

56

236

162

190

235

160

125

4-Φ18

GDW65F

65

250

310

185

145

4-Φ18

GDW80F

80

270

325

200

160

8-Φ18

GDW100F

100

320

420

220

180

8-Φ18

GDW150F

150

400

490

285

240

8-Φ18

GDW200F

200

GDW250F

250
