技术参数

公称通径 DN15-50

原理结构　　分步直动式

阀体材质 SS304、321、（SS316批量可特制）

密封材料 NBR、FKM、PTFE、紫铜

适用流体　　气体、液体,蒸汽、真空、导热油等真空电磁阀

环境温度 -25℃～+60℃（防爆型-20℃～+50℃）

流体温度 T1:-20~90℃,T5: -25~220℃

流体粘度 ≤22mm2/S（50mm2/S以下可特制）

连接方式　　内螺纹

安装方式　　水平，线圈向上（禁止垂直安装）

防护等级　　普通线圈IP54，防爆线圈IP65

功能选项

代号

功能名称

功能说明

K

常开型

通电阀关，断电阀开

E

防爆型

防爆等级：Ex dⅡBT3/T4

S

带手动操作

可手动打开或关闭本阀

X1

远程信号反馈

无源机械触点，适用气体介

N

带止回功能

限制流体单向流动，防止倒流

J

配节能模块

降低线圈温升和功耗，延长线圈寿命

电气参数

常规电压　　　　220V AC 50/60Hz24V DC

特制电压　　　　AC 50/60Hz：380V110V48V36V24V

DC：220V、110V、48V、12V

额定功率　　　　AC:通径≤25mm,45VA; ≥32mm,70VA

DC:通径≤25mm,40W; ≥32mm,65W

电压公差　　　　±10%

电气连接　　　　普通型：标准接线盒

防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）

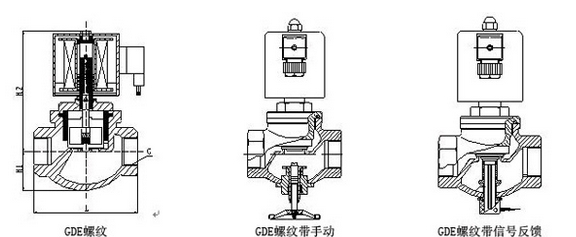

外形尺寸［mm］

型号规格

L

H

H常开

H防爆

D

D1

D2

n-d

GDE15F

90

152

175

185

Φ95

65

45

4-Φ12

GDE20F

115

155

175

185

Φ105

75

55

4-Φ14

GDE25F

125

158

178

188

Φ115

85

65

4-Φ14

GDE32F

140

168

188

198

Φ135

100

78

4-Φ18

GDE40F

165

175

195

205

Φ145

110

85

4-Φ18

GDE50F

190

185

205

215

Φ160

125

100

4-Φ18

型号规格

通径[mm]

Kv值

最小压差[bar]

最大工作压力[bar]

特制常闭型

工作压力范围[bar]

标准型

X1/N

常闭型

常开型

GDE15

15

2.8

0

1

16

8

1~25

GDE20

20

5.4

0

1

16

8

1~25

GDE25

25

8.5

0

1

16

8

1~25

GDE32

32

14

0

1

16

8

1~25

GDE40

40

18

0

1

16

8

1~25

GDE50

50

28

0

1

16

8

1~25

外形尺寸［mm］

型号规格

G

L

фW

H1

H2

H2常开

H2防爆

L*（特选）

GDE15

1/2

80

76

26

145

165

175

90

GDE20

3/4

82

76

31

148

168

178

93

GDE25

1

105

76

35

155

175

185

110

GDE32

1 1/4

105

76

45

158

178

188

120

GDE40

1 1/2

120

76

55

176

196

206

140

GDE50

2

140

76

56

186

206

216

162
