GDQ-DN20,GDQ-DN25,GDQ-DN32,GDQ-DN40,GDQ-DN50,GDQ-DN65,紧急切断电磁阀
GDQ-DN80,GDQ-DN100,
应用范围
工业炉窑、燃烧器、焚烧炉、燃气加热设备、锅炉、燃料供给安全保护、燃气泄漏报警系统、
消防紧急切断系统，燃气管网、燃气处理厂、加气站、安全保护系统、广泛用于各类管网安全保护、
在事故发生之前，本阀快速切断，及时制止恶性事故发生。
|
技术参数
|
|
|
公称通径
|
DN20-DN350
|
|
原理结构
|
直动式、分步直动式、先导式
|
|
密封材料
|
NBR、FKM
|
|
阀体材质
|
SS304、精铸球铁、部分可选WCB
|
|
环境温度
|
-30℃～+60℃（防爆型-20℃～+40℃）
|
|
适用流体
|
煤气、天然气、液化气、沼气、燃油等
|
|
流体粘度
|
≤22mm2/S（50mm2/S以下可特制）
|
|
连接方式
|
内螺纹、法兰
|
|
安装方式
|
水平安装(禁止倾斜或倒置），阀杆向上
|
|
防护等级
|
普通型IP54，防爆型IP65
|
|
响应速度
|
1~3S，视压差及口径大小而异
|
|
控制方式
|
常开，通电瞬间关闭；手动复位打开
|
|
流体温度
|
C1:-20℃～+60℃； C3:-10℃～+120℃
|
|
电气参数
|
|
|
电源电压
|
220V 110VAC50/60Hz24V 12VDC
特制 AC 50/60Hz：380V110V48V36V24V
DC：220V、110V、48V、12V
|
|
额定功率
|
见规格参数表
|
|
电压公差
|
±10%
|
|
电气连接
|
普通型：标准接线盒
防爆型：M16ｘ1.5内螺纹,预留1.5M导线（可定制G1/2或NPT1/2）
|
|
功能选项
|
|
代号
|
功能名称
|
功能说明
|
|
E
|
防爆型
|
防爆等级：Ex dⅡCT4/T5
|
|
DA
|
双作用控制
|
两个线圈分别控制开、关
|
工作原理：
当电磁阀需打开时，用手拉起手柄，电磁阀打开；
当线圈瞬间通电时(延时通电不超过30秒钟)，电磁阀手柄复位，电磁阀关闭。停电需关闭电磁阀时，按下手动按钮电磁阀关闭(此阀必须带有手动功能)。
特殊型工作原理：
通电打开时(可长期通电)，按下起动按钮阀打开，发生报警时或停电时阀关闭。
解除报警或来电时，按下起动按钮阀在打开。
|
|
|

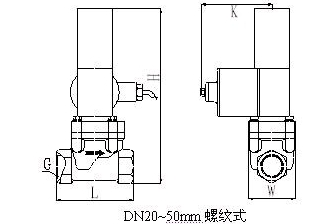

外形尺寸（螺纹式）
|
|
通径
DN
|
不锈钢
|
球墨铸铁
|
K
|
|
L
|
W
|
H
|
L
|
W
|
H
|
|
20
|
84
|
52
|
190
|
|
|
|
90
|
|
25
|
92
|
62
|
195
|
120
|
68
|
230
|
90
|
|
32
|
118
|
76
|
278
|
126
|
85
|
270
|
100
|
|
40
|
130
|
82
|
286
|
141
|
90
|
285
|
100
|
|
50
|
148
|
96
|
305
|
155
|
104
|
305
|
100
|
|
外形尺寸（不锈钢法兰式）
|
|
通径
|
L
|
H
|
D
|
D1
|
n-d
|
|
20
|
97
|
251
|
95
|
75
|
4-Φ10
|
|
25
|
112
|
255
|
102
|
85
|
4-Φ12
|
|
32
|
130
|
285
|
120
|
100
|
4-Φ14
|
|
40
|
144
|
305
|
135
|
110
|
4-Φ16
|
|
50
|
160
|
330
|
155
|
125
|
4-Φ16
|
|
65
|
203
|
380
|
172
|
145
|
4-Φ16
|
|
80
|
218
|
420
|
185
|
160
|
4-Φ18
|
|
100
|
231
|
440
|
205
|
180
|
8-Φ18
|
|
|
|

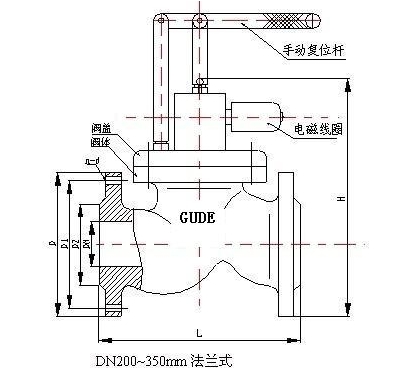

外形尺寸
|
|
通径
|
L
|
H
|
D
|
D1
|
n-d
|
|
25
|
121
|
265
|
114
|
85
|
4-Φ12
|
|
32
|
130
|
285
|
135
|
100
|
4-Φ16
|
|
40
|
155
|
318
|
137
|
110
|
4-Φ16
|
|
50
|
163
|
300
|
150
|
125
|
4-Φ16
|
|
65
|
208
|
380
|
175
|
145
|
4-Φ17
|
|
80
|
275
|
420
|
190
|
160
|
8-Φ18
|
|
100
|
300
|
440
|
215
|
180
|
8-Φ18
|
|
150
|
409
|
580
|
285
|
240
|
8-Φ23
|
|
200
|
|
|
330
|
295
|
12-Φ22
|
