技术参数

公称通径

DN2-10

原理结构

直动活塞式

阀体材质

黄铜、304、316

密封材料

NBR、FKM、EPDM

环境温度

-10℃～+60℃

流体温度

C2: -10℃～+80℃ C3: -10℃～+120℃

适用流体

气体、液体（无固体杂质）

流体粘度

≤22mm²/S

连接方式

内螺纹（国标、NPT）

安装方式

水平安装，线圈向上

防护等级

IP65

电气参数

电源电压

220V、110V、24V AC 50/60Hz
24V、12V DC

额定功率

普通型AC：22VA；　DC：13W
防爆型AC：18VA；　DC：20W

电压公差

±10%

电气连接

普通型：标准接线盒
防爆型：M14＊1.5，1.5M导线

功能选项

代号

功能名称

功能说明

略

常闭

通电阀开，断电阀关

K

常开

通电阀关，断电阀开

E

防爆

防爆等级：ExmⅠ/ⅡT4

规格参数

常闭型
2/2NC

型号规格

接口G

通径[mm]

Cv值

最大工作压力［bar］

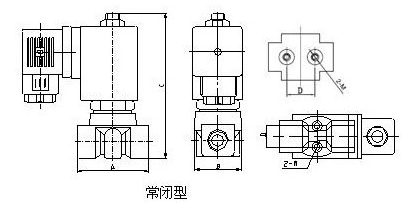

外形尺寸[mm]

气、水

油≤22mm2/S

AC

DC

AC

DC

A

B

C

D

M

GDP02.5A

G1/8、1/4

2.5

0.20

16

12

10

10

41

29

82

16

M5

GDP03A

G1/8、1/4

3

0.23

16

12

10

10

41

29

82

16

M5

GDP05A

G1/4

5

0.65

4

2.5

2.5

2

44

30

82

15.9

M4

GDP06A

G1/4

6

0.80

3

2

2.5

2

44

30

82

15.9

M4

备注：若需通径１mm、２mm可以定制，外形尺寸及压力同GDP02.5A。

规格参数

常开型
2/2NO

型号规格

接口G

通径[mm]

Cv值

最大工作压力［bar］

外形尺寸[mm]

气、水

油≤22mm2/S

AC

DC

AC

DC

A

B

C

D

M

GDP01A-K

G1/8、1/4

1

0.04

30

30

25

25

42

25

90

18.5

M4

GDP01.5A-K

G1/8、1/4

1.5

0.09

20

20

15

15

42

25

90

18.5

M4

GDP02.5A-K

G1/8、1/4

2.5

0.20

15

15

12

12

42

25

90

18.5

M4

GDP03A-K

G1/8、1/4

3

0.23

12

12

10

10

42

25

90

18.5

M4

GDP04A-K

G1/8、1/4

4

0.65

5

5

4

4

42

25

90

18.5

M4

优化考虑：
①若需防爆型，请向我司提供相关参数，进行咨询后再选定；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象；
③防爆型线圈内置熔丝管和压敏电阻技术保护元件，确保线圈安全。
