GDPT1.5A,GDPT02A,GDPT2.5A,GDPT03A,直动三通电磁阀
应用范围
科研实验装备、分析测量仪器、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、
液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。
|
技术参数
|
|
|
公称通径
|
DN1~3
|
|
原理结构
|
直动活塞式
|
|
阀体材质
|
黄铜、304、316
|
|
密封材料
|
NBR、FKM、EPDM
|
|
环境温度
|
-10℃～+60℃
|
|
流体温度
|
C2: -10℃～+80℃ C3: -10℃～+120℃
|
|
适用流体
|
气体、液体（无固体杂质）
|
|
流体粘度
|
≤22mm2/S
|
|
连接方式
|
内螺纹（国标、NPT）
|
|
安装方式
|
水平安装，线圈向上
|
|
防护等级
|
IP65
|
|
电气参数
|
|
电源电压
|
220V、110V、24V AC 50/60Hz
24V、12V DC
|
|
额定功率
|
普通型AC：22VA； DC：13W
防爆型AC：18VA； DC：20W
|
|
电压公差
|
±10%
|
|
电气连接
|
普通型：标准接线盒
防爆型：M14＊1.5，1.5M导线
|
|
功能选项
|
|
代号
|
功能名称
|
功能说明
|
|

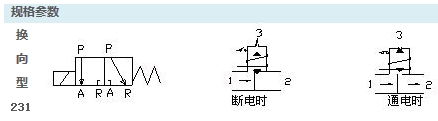

1
|
换向型
|
通电：2流向→1，3关闭
断电：2流向→3，1关闭
|
|
2
|
排气型
|
通电：1流向→2，3关闭
断电：2流向→3，1关闭
|
|
E
|
防爆型
|
防爆等级：ExmⅠ/ⅡT4
|
|
型号规格
|
接口G
|
通径[mm]
|
Kv值
|
最大工作压力［bar］
|

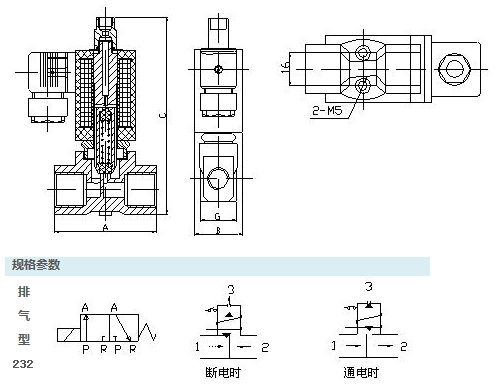

外形尺寸[mm]
|
|
AC
|
DC
|
A
|
B
|
C
|
|
GDPT1.5A
|
G1/8、1/4
|
1.5
|
0.08
|
10
|
7
|
41
|
29
|
100
|
|
GDPT02A
|
G1/8、1/4
|
2.0
|
0.15
|
8
|
6
|
41
|
29
|
100
|
|
GDPT2.5A
|
G1/8、1/4
|
2.5
|
0.22
|
7
|
5
|
41
|
29
|
100
|
|
GDPT03A
|
G1/8、1/4
|
3.0
|
0.23
|
5
|
4
|
41
|
29
|
100
|
|
型号规格
|
接口G
|
通径[mm]
|
Kv值
|
最大工作压力［bar］
|
外形尺寸[mm]
|
|
AC
|
DC
|
A
|
B
|
C
|
|
GDPT1.5A
|
G1/8、1/4
|
1.5
|
0.08
|
12
|
10
|
41
|
29
|
100
|
|
GDPT02A
|
G1/8、1/4
|
2.0
|
0.15
|
10
|
7
|
41
|
29
|
100
|
|
GDPT2.5A
|
G1/8、1/4
|
2.5
|
0.22
|
8
|
6
|
41
|
29
|
100
|
|
GDPT03A
|
G1/8、1/4
|
3.0
|
0.23
|
7
|
5
|
41
|
29
|
100
|
|
备注：
若需防爆型，请向我司提供相关参数，进行咨询后再选定；流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象；
防爆型线圈内置熔丝管和压敏电阻技术保护元件，确保线圈安全。
|
