技术参数

公称通径

DN6-15mm

原理结构

先导式

阀体材质

铝

密封材料

NBR

环境温度

-10℃～+50℃

流体温度

C2组:5℃～50℃

适用流体

空气、氮气

连接方式

内螺纹

安装方式

任意

防护等级

IP65

电气参数

电源电压

220V、110V 、24V AC 50/60Hz24V、12V DC

额定功率

普通型AC：4.5VA； DC：3W
防爆型AC：5.5VA； DC：5W

电压公差

±10%

电气连接

普通型：标准接线盒
防爆型：M14＊1.5、G1/2

代号

功能名称

功能说明

SE

单电控

一个线圈控制

E

防爆型

防爆等级：ExmⅠ/ⅡT4

型号规格

气源接口G

通径[mm]

工作压力［bar］

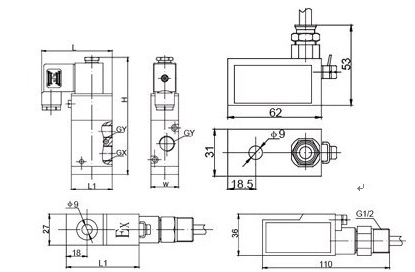

外形尺寸[mm]

GX进气

GY排气

L

L1

W

H

GDSE2306

1/4

1/4 1/8

6

2~8

33

27

18

88

GDSE2308

1/4

1/4 1/8

8

2~8

67

35

22

105

GDSE2310

3/8

1/4 3/8

10

2~8

70

40

27

114

GDSE2315

1/2

1/4 1/2

15

2~8

71

50

34

145
