YDK322-IB,单法兰差压变送器

技术参数
输出：
  模拟量：二线制4～20mADC
  数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。
电源：供电电压12.5～45VDC
负载限制：回路最大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω  ，不高于600Ω
通讯距离：最大通讯距离为1.5Km，多站通讯最多可接15台智能变送器。
输出显示：四位制数字显示、五位LCD液晶显示、指针式。
防爆形式：
  本安型：ExiaII CT5
  隔爆型
零点迁移范围：零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。
温度范围：环境温度：-40～85℃ （选用LCD指示表时为-20～70℃）
测量介质温度：-40～104℃
静压和单向超压范围：
  150Ib法兰：3.45Kpa（绝压）～1.89MPa（37℃）
  300Ib法兰：3.45Kpa（绝压）～4.9MPa（37℃）
相对湿度：5～98%RH
启动时间：5秒内启动
容量变化量：小于0.16cm3
阻尼调整：时间常熟0.20～25秒
故障报警：如传感器或电路出现故障，自动诊断功能将自动输出3.9或21.0mA组态保护。为了避免变送器的组态数据被随意改动，可通过软件或保护开关锁定存储的数据。

测量范围

性能指标
参考条件：零点为下限且未迁移，温度为25℃，大气压，24VDC电源，硅油，隔离膜片316不锈钢，数据整定范围与量程上下限值相同。
精度：所调量程的±0.1%所调量程不小于0.1URL.
所调量程的±[0.05+(0.005URL/量程)]%
所调量程不大于0.1URL，不小于0.025URL
所调量程的±[0.01+(0.006URL/量程)]%
所调量程不大于0.025URL，不小于0.01URL.
注：精度指示已包含线性、滞后和重复性的影响。
稳定性：±0.1%URL/年
温度效应：±（0.05%URL+0.15%量程+200Pa）/20℃
静压影响：零点误差为0.1URL/6.9MPa
振动影响：在任何轴向可经受频率达200Hz的振动，引起的误差为±0.05%URL
电源影响：小于所调量程的0.005%/V
负载影响：无负载影响
安装位置影响：大致250Pa零点迁移，可通过校准消除，无量程效应。
射频干扰影响：在频率30-1000MHz及最大场强10V/m的条件下，引起漂移为所调量程的±0.1%

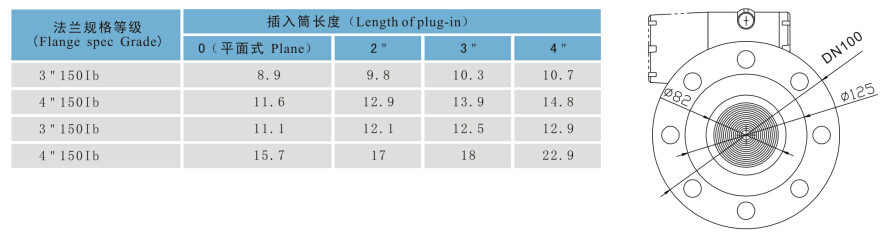

尺寸
