技术参数

气缸选配

P系列

气缸形式

双作用、单作用

环境温度

-20℃～+80℃

气源压力

双作用4~8bar、单作用5~8bar

附件选项

回讯器

也叫限位开关，远程反馈开关信号

电磁阀

双作用选二位五通、单作用选二位三通

三联件

可对气源稳压、过滤、气缸加润滑油

电气定位器

输入4~20mA信号，实现球阀调节功能

备注：气缸参数请另参考所选配的气动执行器资料。

阀体参数

公称压力

PN10、PN16、PN25

连接方式

内螺纹

阀体材质

WCB、SS304、SS316、SS316L

球芯材质

WCB、SS304、SS316、SS316L

密封材料

PTFE、PPL (特选：石墨、金属硬密封)

工作温度

T3::-30℃～150℃（PTFE）
T6: -30℃～250℃（PPL）
T7: -30℃～350℃（石墨、金属硬密封)

标准规范

* 设计标准：GB/T12224、GB/T8464

* 螺纹标准：G（特选：NPT、BSP、BSPT、DIN259/2999）

* 结构长度：GB/T15188.3

* 检测与试验：GB/T13927-1992

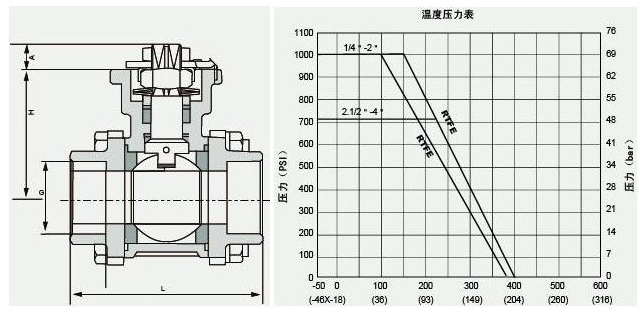

公称压力（bar）

型号规格

通径DN

接口

L

H

A

连接方轴

P-气动头

E-电动头

PN16

PN25

PN16

PN25

PN16、25、40
304、316
PTFE、PPL

GDAC15

15

1/2″

75

42

9

11

P032D

P052D

E06

E06

GDAC20

20

3/4″

82

48.5

9

11

P052D

P063D

E06

E06

GDAC25

25

1″

89

58.5

11

11

P063D

P063D

E06

E06

GDAC32

32

1 1/4″

113

63

11

14

P063D

P075D

E06

E06

GDAC40

40

1 1/2″

120

71

14

14

P075D

P083D

E06

E10

GDAC50

50

2″

145

78

14

17

P083D

P092D

E10

E10

GDAC65

65

2 1/2″

185

100

17

17

P092D

P105D

E15

E15

GDAC80

80

3″

210

109

17

22

P105D

P125D

E20

E20

GDAC100

100

4″

268

140

22

22

P125D

P140D

E30

E30
