GDAA15,GDAA20,GDAA25,GDAA32,P-GDAA40,P-GDAA50,P-GDAA65,法兰式气动球阀

2015-12-19 17:02488

信息概况

价格：未填
型号：GDAA15,GDAA20,GDAA25,GDAA32,P-GDAA40,P-GDAA50,P-GDAA65,法兰式气动球阀
发货：3天内

发送询价

GDAA15,GDAA20,GDAA25,GDAA32,P-GDAA40,P-GDAA50,P-GDAA65,法兰式气动球阀

技术参数
气缸选配	P系列
气缸形式	双作用、单作用
环境温度	-20℃～+80℃
气源压力	双作用4~8bar、单作用5~8bar

附件选项
回讯器	也叫限位开关，远程反馈开关信号
电磁阀	双作用选二位五通、单作用选二位三通
三联件	可对气源稳压、过滤、气缸加润滑油
电气定位器	输入4~20mA信号，实现球阀调节功能
备注：气缸参数请另参考所选配的气动执行器资料。

阀体参数
公称压力	PN10、PN16、PN25
连接方式	内螺纹
阀体材质	WCB、SS304、SS316、SS316L
球芯材质	WCB、SS304、SS316、SS316L
密封材料	PTFE、PPL (特选：石墨、金属硬密封)
工作温度	T3::-30℃～150℃（PTFE） T6: -30℃～250℃（PPL） T7: -30℃～350℃（石墨、金属硬密封)

特制类型：夹套保温型，尺寸参数请咨询我司！

标准规范

* 设计标准：GB/T12237-1989

* 法兰标准：GB9113.1

* 结构长度：GB/T15188.3

* 检测与试验：GB/T13927-1992

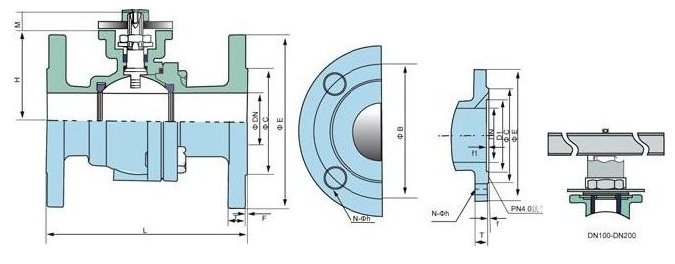

阀体尺寸PN16

公称压力bar	通径DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	连接方轴	P-气动头	E-电动头
PN16 304、316 PTFE、PPL	15	130	95	65	45	14	2	4-14	70	12	11	P032D	E06
	20	140	105	75	55	14	2	4-14	73.5	12	11	P052D	E06
	25	150	115	85	65	14	2	4-14	78.5	12	11	P063D	E06
	32	165	135	100	78	16	2	4-18	90	16	14	P063D	E06
	40	180	145	110	85	16	2	4-18	95.5	18	14	P075D	E06
	50	200	160	125	100	18	2	4-18	101.5	20	17	P083D	E10
	65	220	180	145	120	18	2	4-18	125	20	17	P092D	E15
	80	250	195	160	135	20	2	8-18	145	24	22	P105D	E20
	100	280	215	180	155	22	2	8-18	163	25	22	P125D	E30
	125	320	245	210	185	22	3	8-18	187.5	30	27	P140D/AW	E40
	150	360	280	240	210	24	3	8-23	216	30	27	P190D/AW	E60
	200	400	335	295	265	26	3	12-23	260	30		P210D/AW	E90

阀体尺寸PN25

PN25 WCB、304、316 PTFE、PPL	通径DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	支架高度	P-气动头	E-电动头
	15	130	95	65	45	16	2	4-14	80		60	P052D	E06
	20	140	105	75	55	16	2	4-14	85		60	P063D	E06
	25	150	115	85	65	16	2	4-14	95		60	P063D	E06
	32	165	135	100	78	18	2	4-18	120		78	P075D	E06
	40	180	145	110	85	18	2	4-18	120		78	P083D	E10
	50	200	160	125	100	20	2	4-18	160		78	P092D	E15
	65	220	180	145	120	22	2	8-18	166		81	P105D	E20
	80	250	195	160	135	22	2	8-18	185		94	P125D	E30
	100	280	230	190	160	24	2	8-23	220		94	P140D	E30
	125	320	270	220	188	28	3	8-25	255		94	P160D/AW	E40
	150	360	300	250	218	30	3	8-25	340		94	P210D/AW	E80
	200	400	360	310	278	34	3	12-25	260		94	P240D/AW	E100

阀体尺寸PN40

PN40 WCB、304 PTFE、PPL	通径DN	L	ΦE	ΦB	ΦC	D1	T	f	f1	N-ΦHh	H	支架高度	P-气动头	E-电动头
	15	140	95	65	46	40	14	2	4	4-14	48	60	P063D	E06
	20	152	105	75	56	51	16	2	4	4-14	53	60	P063D	E06
	25	165	115	85	65	58	16	2	4	4-14	64	60	P075D	E06
	32	178	140	100	76	66	18	2	4	4-18	71	60	P083D	E06
	40	190	150	110	84	76	18	2	4	4-18	76	78	P092D	E10
	50	216	165	125	99	88	20	2	4	4-18	85	78	P105D	E15
	65	241	185	145	118	110	22	2	4	8-18	104	78	P125D	E20
	80	283	200	160	132	121	24	2	4	8-18	114	81	P140D	E30
	100	305	235	190	156	150	24	2	4.5	8-22	140	94	P160D/AW	E40
	125	381	270	220	184	176	26	2	4.5	8-26	183	94	P210D/AW	E50
	150	403	300	250	211	204	28	2	4.5	8-26	202	94	P240D/AW	E90
	200	502	375	320	284	260	34	2	4.5	12-30	253	94	P270D/AW	E160

备注：
①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。

GDAA40,GDAA50,GDAA65,GDAA80,GDAA100,GDAA125,GDAA150,GDAA200,P-GDAA15,P-GDAA20,
P-GDAA25,P-GDAA32,P-GDAA80,P-GDAA100,P-GDAA125,P-GDAA150,P-GDAA200,
