E-GDAD15,E-GDAD20,E-GDAD25,E-GDAD40,E-GDAD50,E-GDAD65,法兰三通气动球阀
E-GDAD32,E-GDAD80,E-GDAD100,
|

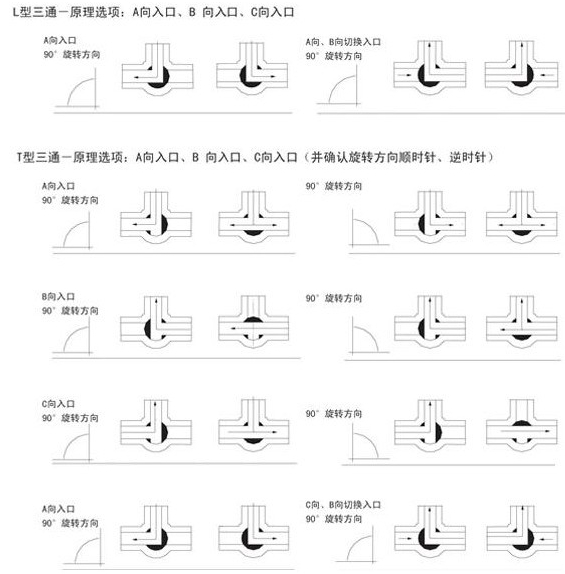

技术参数
|
|
电动选配
|
E系列
|
|
电源电压
|
AC220V、AC380V（其它特制）
|
|
环境温度
|
-30℃～+70℃
|
|
防护等级
|
IP67
|
|
功能选项
|
|
防爆型
|
防爆等级:dIIBT3/T4
|
|
信号反馈
|
X1机械式无源信号，X2有源信号
|
|
带加热器
|
可在潮湿环境干燥执行器内元件
|
|
手动功能
|
电动执行器带有手动开阀、关阀功能
|
|
调节型
|
输入4~20mA信号，实现球阀调节功能
|
|
备注：电动参数请另参考所选配的电动执行器资料。
|
|
阀体参数
|
|
公称压力
|
PN10、PN16、PN25
|
|
连接方式
|
内螺纹
|
|
阀体材质
|
WCB、SS304、SS316、SS316L
|
|
球芯材质
|
WCB、SS304、SS316、SS316L
|
|
密封材料
|
PTFE、PPL (特选：石墨、金属硬密封)
|
|
工作温度
|
T3::-30℃～150℃（PTFE）
T6: -30℃～250℃（PPL）
T7: -30℃～350℃（石墨、金属硬密封)
|
|
标准规范
|
|
* 法兰标准：GB9113.1
|
|
*检测与试验：GB/T13927-1992
|
GB阀体尺寸（mm）
|
公称压力bar
|
型号规格
|
通径DN
|
L
|
L1
|
ΦD
|
ΦD1
|
ΦD2
|
b
|
f
|
z-Φd
|
H
|
M
|
支架高度
|
P-气动头
|
E-电动头
|
|
PN16
304、316
PTFE、PPL
|
GDAD15
|
15
|
150
|
72
|
95
|
65
|
45
|
14
|
2
|
4-14
|
65
|
9
|
60
|
P052D
|
E06
|
|
GDAD20
|
20
|
160
|
80
|
105
|
75
|
55
|
14
|
2
|
4-14
|
80
|
9
|
60
|
P063D
|
E06
|
|
GDAD25
|
25
|
180
|
90
|
115
|
85
|
65
|
14
|
2
|
4-18
|
90
|
11
|
60
|
P063D
|
E06
|
|
GDAD32
|
32
|
200
|
100
|
135
|
100
|
78
|
16
|
2
|
4-18
|
115
|
11
|
78
|
P075D
|
E06
|
|
GDAD40
|
40
|
220
|
110
|
145
|
110
|
85
|
16
|
3
|
4-18
|
125
|
14
|
78
|
P083D
|
E06
|
|
GDAD50
|
50
|
240
|
120
|
160
|
125
|
100
|
16
|
3
|
4-18
|
155
|
14
|
78
|
P092D
|
E10
|
|
GDAD65
|
65
|
260
|
130
|
180
|
145
|
120
|
16
|
3
|
4-18
|
165
|
17
|
81
|
P105D
|
E15
|
|
GDAD80
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-18
|
187
|
17
|
94
|
P125D
|
E20
|
|
GDAD100
|
100
|
320
|
160
|
215
|
180
|
155
|
20
|
3
|
8-18
|
215
|
22
|
94
|
P140D
|
E30
|
|
PN25
WCB、304、316
PTFE、PPL
|
GDAD15
|
15
|
150
|
75
|
95
|
65
|
45
|
14
|
2
|
4-14
|
53.0
|
9
|
60
|
P063D
|
E06
|
|
GDAD20
|
20
|
160
|
80
|
105
|
75
|
58
|
14
|
2
|
4-14
|
58.5
|
9
|
60
|
P075D
|
E06
|
|
GDAD25
|
25
|
180
|
90
|
115
|
85
|
65
|
16
|
2
|
4-14
|
70.0
|
11
|
60
|
P075D
|
E06
|
|
GDAD32
|
32
|
200
|
100
|
135
|
100
|
78
|
18
|
2
|
4-18
|
77.5
|
11
|
78
|
P083D
|
E06
|
|
GDAD40
|
40
|
220
|
110
|
145
|
110
|
85
|
18
|
3
|
4-18
|
86.5
|
14
|
78
|
P093D
|
E10
|
|
GDAD50
|
50
|
240
|
120
|
160
|
125
|
100
|
20
|
3
|
4-18
|
92.0
|
14
|
78
|
P105D
|
E15
|
|
GDAD65
|
65
|
260
|
130
|
180
|
145
|
120
|
22
|
3
|
8-18
|
107.0
|
17
|
81
|
P125D
|
E20
|
|
GDAD80
|
80
|
280
|
140
|
195
|
160
|
135
|
22
|
3
|
8-18
|
119.0
|
17
|
94
|
P140D
|
E30
|
|
GDAD100
|
100
|
320
|
160
|
230
|
190
|
160
|
24
|
3
|
8-23
|
150.0
|
22
|
94
|
P160D
|
E50
|
