E-GDAC15,E-GDAC20,E-GDAC25,E-GDAC40,E-GDAC50,E-GDAC65,电动螺纹式球阀
E-GDAC32,E-GDAC80,E-GDAC100
|
技术参数
|
|
电动选配
|
E系列
|
|
电源电压
|
AC220V、AC380V（其它特制）
|
|
环境温度
|
-30℃～+70℃
|
|
防护等级
|
IP67
|
|
功能选项
|
|
防爆型
|
防爆等级:dIIBT3/T4
|
|
信号反馈
|
X1机械式无源信号，X2有源信号
|
|
带加热器
|
可在潮湿环境干燥执行器内元件
|
|
手动功能
|
电动执行器带有手动开阀、关阀功能
|
|
调节型
|
输入4~20mA信号，实现球阀调节功能
|
|
备注：电动参数请另参考所选配的电动执行器资料。
|
|
阀体参数
|
|
公称压力
|
PN10、PN16、PN25
|
|
连接方式
|
内螺纹
|
|
阀体材质
|
WCB、SS304、SS316、SS316L
|
|
球芯材质
|
WCB、SS304、SS316、SS316L
|
|
密封材料
|
PTFE、PPL (特选：石墨、金属硬密封)
|
|
工作温度
|
T3::-30℃～150℃（PTFE）
T6: -30℃～250℃（PPL）
T7: -30℃～350℃（石墨、金属硬密封)
|
|
标准规范
|
|
* 设计标准：GB/T12224、GB/T8464
|
|
* 螺纹标准：G（特选：NPT、BSP、BSPT、DIN259/2999）
|
|
* 结构长度：GB/T15188.3
|
|
* 检测与试验：GB/T13927-1992
|

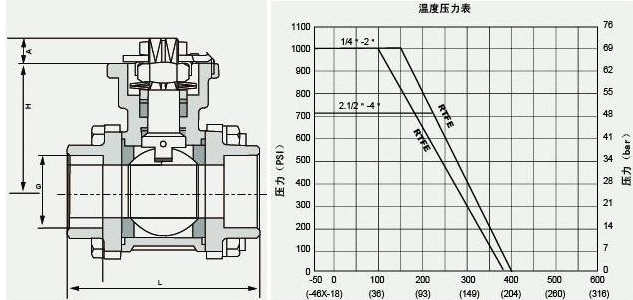

GB阀体尺寸（mm）
|
公称压力（bar）
|
型号规格
|
通径DN
|
接口
|
L
|
H
|
A
|
连接方轴
|
P-气动头
|
E-电动头
|
|
PN16
|
PN25
|
PN16
|
PN25
|
|
PN16、25、40
304、316
PTFE、PPL
|
GDAC15
|
15
|
1/2″
|
75
|
42
|
9
|
11
|
P032D
|
P052D
|
E06
|
E06
|
|
GDAC20
|
20
|
3/4″
|
82
|
48.5
|
9
|
11
|
P052D
|
P063D
|
E06
|
E06
|
|
GDAC25
|
25
|
1″
|
89
|
58.5
|
11
|
11
|
P063D
|
P063D
|
E06
|
E06
|
|
GDAC32
|
32
|
1 1/4″
|
113
|
63
|
11
|
14
|
P063D
|
P075D
|
E06
|
E06
|
|
GDAC40
|
40
|
1 1/2″
|
120
|
71
|
14
|
14
|
P075D
|
P083D
|
E06
|
E10
|
|
GDAC50
|
50
|
2″
|
145
|
78
|
14
|
17
|
P083D
|
P092D
|
E10
|
E10
|
|
GDAC65
|
65
|
2 1/2″
|
185
|
100
|
17
|
17
|
P092D
|
P105D
|
E15
|
E15
|
|
GDAC80
|
80
|
3″
|
210
|
109
|
17
|
22
|
P105D
|
P125D
|
E20
|
E20
|
|
GDAC100
|
100
|
4″
|
268
|
140
|
22
|
22
|
P125D
|
P140D
|
E30
|
E30
|
|
备注：
①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
|
