技术参数

动作方式

正作用、反作用

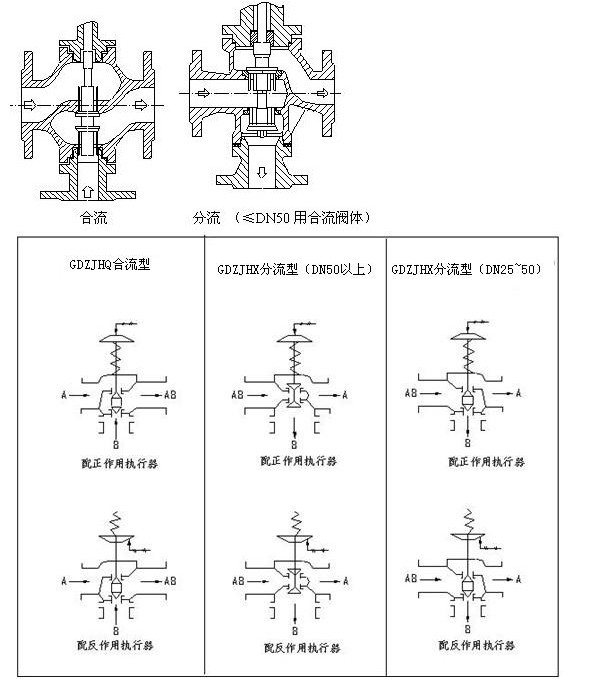

阀座结构

Q合流、X分流

流量特性

线性

可调范围

30：1

信号范围

Pr:0.2~1bar、0.4~2bar

气源压力

Ps:1.4bar~4bar

密封等级

Ⅲ、Ⅳ、Ⅴ、Ⅵ

断信号阀位

全开、全关

环境温度

-30℃～+70℃（防爆型见定位器参数）

性能标准

GB/T4213-92

基本误差

±2.5%

回　　差

1.5%

阀体参数

公称压力

PN16、PN25、PN40、PN64

连接方式

法兰式、（特制：焊接式）

阀体材质

WCB、SS304、SS316、SS316L

阀芯材质

SS、SS304、SS316、SS316L、司太莱堆焊

密封材料

PTFE、硬密封、特殊高温材料

波纹管

SS、SS304、SS316

填料

聚四氟乙烯、柔性石墨

推杆

衬套2Cr13

垫片

橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

法兰标准

GB9113-88、JB/T79-94、GB2555-81

特制法兰

ANSI、JIS、DIN

流体温度

T3组 -30℃～150℃
T4 组 -30℃～180℃
T7 组 -30℃～350℃
T8 组 -30℃～400℃

电气定位器参数（用户自备时则不考虑）

输入信号

4~20mA DC、0~10V DC

输入阻抗

300Ω、250Ω，以定位器为准

输出信号

4~20mA DC、0~10V DC

防爆等级

dIIBT4/T5/T6、dIICT4/T5/T6、本安型

功能附件选项

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

X－带信号反馈（电气定位器带反馈或另配阀位变送器）

S－带手轮机构

Q－完全切断型

附件：电气定位器、空气过滤减压器、锁气保位阀、电磁阀

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

合流

8.5

13

21

34

53

85

135

210

340

535

835

1215

分流

8.5

13

21

34

53

85

135

210

340

535

835

1215

额定行程L(mm)

16

25

40

60

100

膜片有效面积Ae(cm2)

200

400

600

1000

16

执行器Ae/cm2

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

气源压力

0.2

200 cm2

24

400 cm2

15

10

6.3

600 cm2

5.5

3.6

2.5

1000 cm2

2.7

1.7

1.0

1600 cm2

1.0

0.8

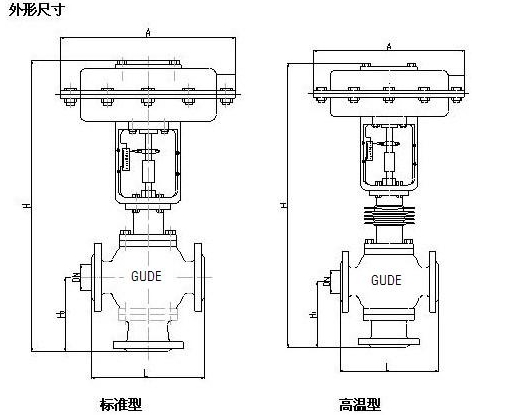

PN1.6,PN2.5,PN4.0 Mpa

型号规格

通径DN

L

H

H1

A

PN16,25

PN40

PN64

高温型

PN16,25

PN40

PN64

PN16

PN64

GDZJH(Q/X)25

25

160

515

515

585

625

121

130

160

282

282

GDZJH(Q/X)32

32

180

505

505

586

635

130

140

170

308

308

GDZJH(Q/X)40

40

200

565

565

631

675

140

150

180

308

308

GDZJH(Q/X)50

50

230

605

605

655

695

153

160

200

308

308

GDZJH(Q/X)65

65

290

735

735

785

875

178

185

230

394

394

GDZJH(Q/X)80

80

310

755

755

823

895

190

200

250

394

394

GDZJH(Q/X)100

100

350

775

775

901

925

200

220

282

394

394

GDZJH(Q/X)125

125

400

920

920

927

1065

260

280

310

498

498

GDZJH(Q/X)150

150

480

1030

1030

1225

1355

320

320

430

498

498

GDZJH(Q/X)200

200

600

1070

1070

1288

1395

360

380

480

498

498
