技术参数

动作方式

电开式、电关式

阀座结构

Q合流、X分流

流量特性

直线、抛物线

可调范围

30：1

防护等级

IP54、防爆型IP65

电源电压

AC220V、AC380V

密封等级

Ⅲ、Ⅳ、Ⅴ、Ⅵ

断信号阀位

全开、全关

环境温度

-30℃～+70℃（防爆型：-20℃～+60℃）

性能标准

JB/T7387-94

基本误差

±2.5%

回　　差

2 %

阀体参数

公称压力

PN16、PN25、PN40、PN64

连接方式

法兰式、（特制：焊接式）

阀体材质

WCB、SS304、SS316、SS316L

阀芯材质

SS、SS304、SS316、SS316L、司太莱堆焊

密封材料

PTFE、硬密封、特殊高温材料

波纹管

SS、SS304、SS316

填料

聚四氟乙烯、柔性石墨

推杆

衬套2Cr13

垫片

橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片

法兰标准

GB9113-88、JB/T79-94、GB2555-81

特制法兰

ANSI、JIS、DIN

流体温度

T3组 -30℃～150℃
T4 组 -30℃～180℃
T7 组 -30℃～350℃
T8 组 -30℃～400℃

电气器参数

输入信号

4~20mA DC、0~10V DC

电源电压

AC220V50HZ；380V.AC 50Hz

输入阻抗

250Ω

输出信号

4~20mA DC、0~10V DC

功能附件选项

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

Q－完全切断型

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数
Kv

合流

8.5

13

21

34

53

85

135

210

340

535

835

1215

分流

8.5

13

21

34

53

85

135

210

340

535

835

1215

全行程时间（S）

30

30

48

60

100

消耗功率（W）

15

15

40

50

80

额定行程L(mm)

16

25

40

60

100

执行器

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

3000N

合流

45.9

28.1

17.9

11.3

6.8

4.5

分流

45.9

28.1

17.9

11.3

6.8

4.5

5000N

合流

11.3

7.5

4.8

分流

11.3

7.5

4.8

6500N

合流

14

9.6

6.0

1.5

1.1

0.6

0.4

0.3

分流

14

9.6

6.0

1.5

1.1

0.6

0.4

0.3

16000N

合流

36

23.8

15.2

9.6

7.1

3.8

2.4

1.8

分流

23.8

15.2

9.6

1.7

3.8

2.4

1.8

PN16,PN25,PN40 bar

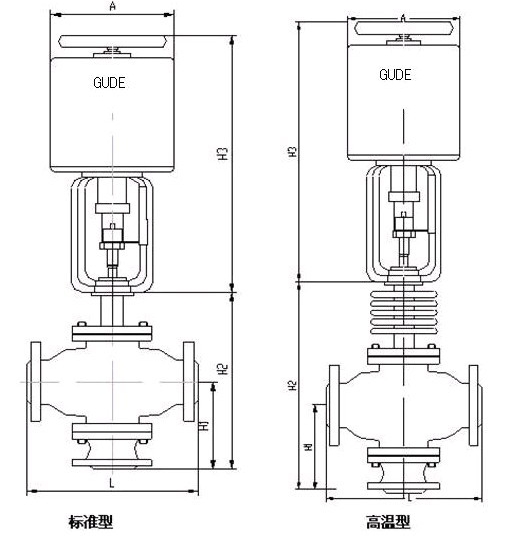

型号规格

通径DN

L

H1

H2

H3

A

标准型

高温型

PN1.6

PN2.5

PN1.6

PN2.5

GDZDL(Q/X)25

25

160

121

246

356

420

420

150

150

GDZDL(Q/X)32

32

180

130

259

369

420

420

150

150

GDZDL(Q/X)40

40

200

140

273

383

420

420

150

150

GDZDL(Q/X)50

50

230

153

311

421

420

420

150

150

GDZDL(Q/X)65

65

290

180

354

464

420

420

150

150

GDZDL(Q/X)80

80

310

225

366

476

420

420

150

150

GDZDL(Q/X)100

100

350

250

668

778

440

440

170

170

GDZDL(Q/X)125

125

400

316

512

662

440

440

170

170

GDZDL(Q/X)150

150

480

372

587

787

440

440

170

170

GDZDL(Q/X)200

200

600

444

759

959

440

440

170

170
