S22691K-04-04,S22691K-06-04,S22691K-08-06,S22691K-10-10,S22691K-12-12,扣压式软管接头

2015-12-17 11:38478

信息概况

S22691K-04-04,S22691K-06-04,S22691K-08-06,S22691K-10-10,S22691K-12-12,扣压式软管接头

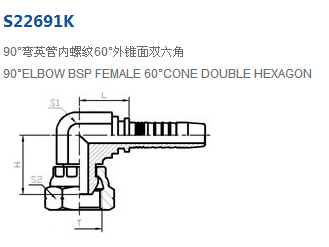

产品技术参数：

代号	螺纹 T	胶管 HOSE BORE		尺寸 DIMENSIONS
PART NO.	THREAD T	公称内径 DN	标号 DASH	L	H	S1	S2
S22691K-04-04	G1/4＂X19	6	04	17.5	22	14	19
S22691K-06-04	G3/8＂X19	6	04	20	24	17	22
S22691K-06-05	G3/8＂X19	8	05	20	24	17	22
S22691K-06-06	G3/8＂X19	10	06	20	24	17	22
S22691K-08-06	G1/2＂X14	10	06	23.5	26.5	19	27
S22691K-08-08	G1/2＂X14	13	08	23.5	28.5	19	27
S22691K-10-10	G5/8＂X14	16	10	25	29.5	22	30
S22691K-12-12	G3/4＂X14	19	12	27.5	36	27	32
S22691K-16-16	G1＂X11	25	16	32.5	38.1	33	41

注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S22691K-XX-XX。 S22691K-06-05,S22691K-06-06,S22691K-08-08,S22691K-16-16,
