S20591-14-04T,S20591-20-06T,S20591-30-12T,S20591-42-16T,S20591-52-24T,扣压式软管接头
2015-12-15 12:23234
信息概况
  • 价格：未填
  • 型号：S20591-14-04T,S20591-20-06T,S20591-30-12T,S20591-42-16T,S20591-52-24T
  • 发货：3天内
发送询价

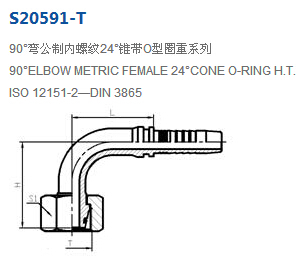

S20591-14-04T,S20591-20-06T,S20591-30-12T,S20591-42-16T,S20591-52-24T,扣压式软管接头

产品技术参数：

代号      螺纹 T  软管  HOSE BORE 管子外径    尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH TUBE O.D L H S1
S20591-14-04T M14X1.5 6 04 6 32 34.5 17
S20591-16-04T M16X1.5 6 04 8 30 32 19
S20591-16-05T M16X1.5 8 05 8 32.5 35.5 19
S20591-18-04T M18X1.5 6 04 10 30 38 22
S20591-18-05T M18X1.5 8 05 10 33 38 22
S20591-18-06T M18X1.5 10 06 10 36.5 42 22
S20591-20-06T M20X1.5 10 06 12 36.5 44 24
S20591-20-08W M20X1.5 13 08 12 53 44.5 24
S20591-22-06T M22X1.5 10 06 14 36.5 44 27
S20591-24-06T M24X1.5 10 06 16 36.5 44 30
S20591-24-08T M24X1.5 13 08 16 43.5 50.5 30
S20591-30-10T M30X2 16 10 20 55 57 36
S20591-30-12T M30X2 19 12 20 62 62.5 36
S20591-36-12T M36X2 19 12 25 62 63 46
S20591-36-16T M36X2 25 16 25 74 72 46
S20591-42-12T M42X2 19 12 30 62 65 50
S20591-42-16T M42X2 25 16 30 74 74 50
S20591-42-20W M42X2 32 20 30 91.5 91 50
S20591-52-20T M52X2 32 20 38 91.5 86.5 60
S20591-52-24T M52X2 38 24 38 108 100 60
注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S20592-XX-XX。 S20591-16-05T,S20591-16-04T,S20591-18-04T,S20591-18-05T,S20591-18-06T,S20591-20-08W,
S20591-22-06T,S20591-24-06T,S20591-24-08T,S20591-30-10T,S20591-36-12T,S20591-36-16T,
S20591-42-12T,S20591-42-20W,S20591-52-20T,
