S20541-16-04T,S20541-18-04T,S20541-20-06T,S20541-24-06T,S20541-42-12T,S20541-52-20T,扣压式软管接头
2015-12-15 11:58494
信息概况
  • 价格：未填
  • 型号： S20541-16-04T,S20541-18-04T,S20541-20-06T,S20541-24-06T,S20541-42-12T,S20541-52-20T
  • 发货：3天内
发送询价

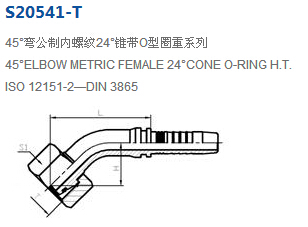

 S20541-16-04T,S20541-18-04T,S20541-20-06T,S20541-24-06T,S20541-42-12T,S20541-52-20T,扣压式软管接头

产品技术参数：

代号      螺纹 T   软管  HOSE BORE 管子外径    尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH TUBE O.D L H S1
S20541-16-04T M16X1.5 6 04 8 37 20 19
S20541-16-05T M16X1.5 8 05 8 42.5 18.9 19
S20541-18-04T M18X1.5 6 04 10 43.5 19.7 22
S20541-18-05T M18X1.5 8 05 10 43.7 20 22
S20541-18-06T M18X1.5 10 06 10 48.2 22.2 22
S20541-20-06T M20X1.5 10 05 12 50 24 24
S20541-20-08W M20X1.5 13 08 12 58.7 27.4 24
S20541-22-06T M22X1.5 10 06 14 50 24 27
S20541-24-06T M24X1.5 10 06 16 50 24 30
S20541-24-08T M24X1.5 13 08 16 56.6 25.4 30
S20541-30-10T M30X2 16 10 20 69 29.6 36
S20541-30-12T M30X2 19 12 20 73.2 30.5 36
S20541-36-12T M36X2 19 12 25 73.5 30.9 46
S20541-36-16T M36X2 25 16 25 82.9 33.5 46
S20541-42-12T M42X2 19 12 30 76.5 34 50
S20541-42-16T M42X2 25 16 30 88 35.1 50
S20541-42-20W M42X2 32 20 30 103.3 42.6 50
S20541-52-20T M52X2 32 20 38 100 39.4 60
S20541-52-24T M52X2 38 24 38 115.7 44.6 60
注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S20542-XX-XX。 S20541-16-05T,S20541-18-05T,S20541-18-06T,S20541-20-08W,S20541-22-06T,S20541-24-08T,
S20541-30-10T,S20541-30-12T,S20541-36-12T,S20541-36-16T,S20541-42-16T,S20541-42-20W,S20541-52-24T,
