RX447W-1.0-DN125,RX447W-0.4-DN150,RX447W-1.0-DN500,RX447W-0.4-DN600,正齿轮传动油密封式旋塞阀

概述
正齿轮传动油密封式旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。
正齿轮传动油密封式旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
标准规范
设计制造标准：GB/T 12240-2008、GB/T 22130-2008
结构长度标准：GB/T 12221-2005
适用范围
当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要零件及性能

零件名称 阀体、压盖、箱体、阀塞、箱盖、底盖 内齿扇 O型橡胶圈
材料 灰铸铁 铸钢 钢 橡胶

主要性能规范

型号 公称压力 PN(MPa) 工作压力 P(MP 试验PS(MPa 工作温度（℃） 工作介质
壳体（水） 密封（水）
RX447W-1.0 0.16 0.16 0.24 0.17 ≤100 人工煤气、天然气、油品
RX447W-0.4 0.4 0.4 0.6 0.44
RX447W-1.0 1.0 1.0 1.5 1.1

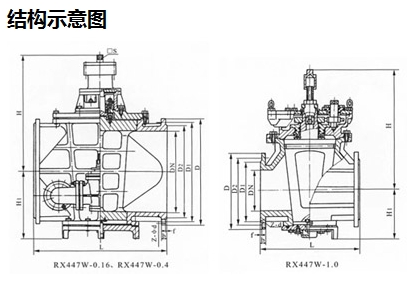

主要连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 尺寸（mm）
L D D1 D2 b F □S Z-Фd H1 H
1.0 125 356 250 210 184 24 3 25 8-Ф17.5 156 515～575
150 394 285 240 212 26 3 25 8-Ф22 175 490～550
200 457 340 295 268 28 3 25 8-Ф22 255 575～635
250 533 395 350 320 28 3 25 12-Ф22 263 580～670
0.4 300 610 445 400 370 32 4 32 12-Ф22 319 688
400 762 565 515 482 32 4 32 16-Ф26 369 731
500 850 670 620 585 34 4 32 20-Ф26 405 780
600 95 700 725 685 36 5 32 20-Ф30 495 860
