S20491-14-04TRW,S20491-22-08TRW,S20491-30-12TRW,S20491-45-16TRW,S20491-52-24TRW,一体式软管接头
2015-12-13 20:45377
信息概况
  • 价格：未填
  • 型号：S20491-14-04TRW,S20491-22-08TRW,S20491-30-12TRW,S20491-45-16TRW,S20491-52-24TRW
  • 发货：3天内
发送询价

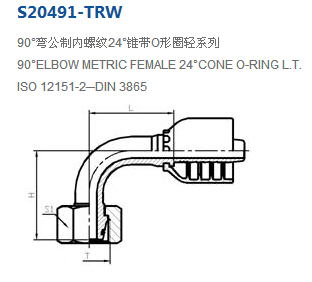

S20491-14-04TRW,S20491-22-08TRW,S20491-30-12TRW,S20491-45-16TRW,S20491-52-24TRW,一体式软管接头

产品技术参数：

代  号 螺纹 T 软 管 HOSE BORE 管子直径 尺寸  DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH TUBE O. E. L H S1
S20491-14-04TRW M14X1.5 6 04 8 32 33.5 17
S20491-16-04TRW M16X1.5 6 04 10 27.5 29 19
S20491-16-05TRW M16X1.5 8 05 10 32.5 34.5 19
S20491-18-05TRW M18X1.5 8 05 12 33 40 22
S20491-18-06TRW M18X1.5 10 06 12 36.5 41 22
S20491-22-08TRW M22X1.5 13 08 15 44.5 48 27
S20491-26-08TRW M26X1.5 13 08 18 43.5 52 32
S20491-26-10TRW M26X1.5 16 10 18 55 56.5 32
S20491-30-10TRW M30X2 16 10 22 55 56 36
S20491-30-12TRW M30X2 19 12 22 62 62 36
S20491-36-12TRW M36X2 19 12 28 62 64 41
S20491-36-16TRW M36X2 25 16 28 74 74 41
S20491-45-16TRW M45X2 25 16 35 74 73.5 50
S20491-45-20TRW M45X2 32 20 35 91.5 86 50
S20491-52-20TRW M52X2 32 20 42 91.5 87.5 60
S20491-52-24TRW M52X2 38 24 42 109 101 60
注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S20492-XX-XXTRW。 S20491-16-04TRW,S20491-16-05TRW,S20491-18-05TRW,S20491-18-06TRW,S20491-26-08TRW,
S20491-26-10TRW,S20491-30-10TRW,S20491-36-12TRW,S20491-36-16TRW,S20491-45-20TRW,S20491-52-20TRW,
