S87641-08-08,S87641-12-10,S87641-20-16,S87641-32-24,S87641-16-12,S87641-24-24,扣压式软管接头
2015-12-13 20:35479
信息概况
  • 价格：未填
  • 型号：S87641-08-08,S87641-12-10,S87641-20-16,S87641-32-24,S87641-16-12,S87641-24-24
  • 发货：3天内
发送询价

S87641-08-08,S87641-12-10,S87641-20-16,S87641-32-24,S87641-16-12,S87641-24-24,扣压式软管接头

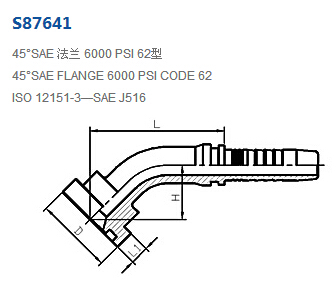

产品技术参数：

代  号 法兰型号            软 管   尺寸
PART NO. FLANGE SIZE 公称内径 DN 标号 DASH L D L1 H
S87641-08-08 1/2＂ 13 08 58 31.7 7.75 25.1
S87641-12-10 3/4＂ 16 10 67 41.3 8.76 27.8
S87641-12-12 3/4＂ 19 12 73.5 41.3 8.76 30.5
S87641-16-12 1＂ 19 12 76 47.6 9.53 33
S87641-16-16 1＂ 25 16 87 47.6 9.53 34.4
S87641-16-20 1＂ 32 20 99.5 47.6 9.53 39
S87641-20-16 1.1/4＂ 25 16 90 54 10.29 37.4
S87641-20-20 1.1/4＂ 32 20 103 54 10.29 41.5
S87641-24-20 1.1/2＂ 32 20 106 63.5 12.57 45.1
S87641-24-24 1.1/2＂ 38 24 120 63.5 12.57 50.3
S87641-32-24 2＂ 38 24 125 79.4 12.57 56
S87641-32-32 2＂ 51 32 143 79.4 12.57 62

注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S87642-XX-XX。
