S87611-08-08,S87611-12-10,S87611-20-16,S87611-32-24,S87611-24-24,S87611-12-12,扣压式软管接头
2015-12-13 20:28396
信息概况
  • 价格：未填
  • 型号：S87611-08-08,S87611-12-10,S87611-20-16,S87611-32-24,S87611-24-24,S87611-12-12
  • 发货：3天内
发送询价

S87611-08-08,S87611-12-10,S87611-20-16,S87611-32-24,S87611-24-24,S87611-12-12,扣压式软管接头

产品技术参数：

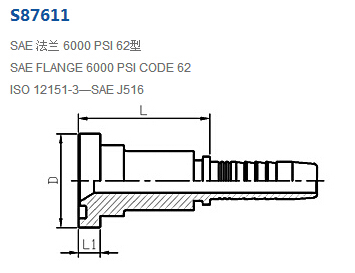

代  号 法兰型号 软 管 尺寸
PART NO. FLANGE SIZE 公称内径 DN 标号 DASH L D L1
S87611-08-08 1/2＂ 13 08 47 31.7 7.75
S87611-12-10 3/4＂ 16 10 51 41.3 8.76
S87611-12-12 3/4＂ 19 12 51 41.3 8.76
S87611-16-12 1＂ 19 12 56 47.6 9.53
S87611-16-16 1＂ 25 16 57 47.6 9.53
S87611-16-20 1＂ 32 20 58 47.6 9.53
S87611-20-16 1.1/4＂ 25 16 65 54 10.29
S87611-20-20 1.1/4＂ 32 20 66 54 10.29
S87611-24-20 1.1/2＂ 32 20 75 63.5 12.57
S87611-24-24 1.1/2＂ 38 24 75 63.5 12.57
S87611-32-24 2＂ 38 24 85 79.4 12.57
S87611-32-32 2＂ 51 32 85 79.4 12.57

注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S87612-XX-XX。
