S87341-08-08,S87341-12-08,S87341-16-12,S87341-20-20,S87341-32-24,S87341-24-24,扣压式软管接头
2015-12-13 20:24409
信息概况
  • 价格：未填
  • 型号：S87341-08-08,S87341-12-08,S87341-16-12,S87341-20-20,S87341-32-24,S87341-24-24
  • 发货：3天内
发送询价

S87341-08-08,S87341-12-08,S87341-16-12,S87341-20-20,S87341-32-24,S87341-24-24,扣压式软管接头

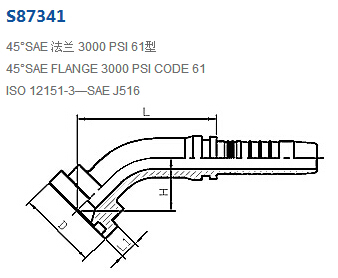

产品技术参数：

代  号 法兰型号            软 管   尺寸
PART NO. FLANGE SIZE 公称内径 DN 标号 DASH L D L1 H
S87341-08-08 1/2＂ 13 08 55.5 30.2 6.73 23
S87341-12-08 3/4＂ 13 08 59 38.1 6.73 24
S87341-12-10 3/4＂ 16 10 64.5 38.1 6.73 25
S87341-12-12 3/4＂ 19 12 71 38.1 6.73 28
S87341-12-16 3/4＂ 25 16 82.5 38.1 6.73 29.5
S87341-16-12 1＂ 19 12 71 44.4 8 28
S87341-16-16 1＂ 25 16 82 44.4 8 29.4
S87341-16-20 1＂ 32 20 94.5 44.4 8 33.8
S87341-20-16 1.1/4＂ 25 16 82 50.8 8 31
S87341-20-20 1.1/4＂ 32 20 94.5 50.8 8 33.8
S87341-24-20 1.1/2＂ 32 20 94.5 60.3 8 33.8
S87341-24-24 1.1/2＂ 38 24 110 60.3 8 40.4
S87341-32-24 2＂ 38 24 110 71.4 9.53 40.4
S87341-32-32 2＂ 51 32 127 71.4 9.53 46.3

注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S87342-XX-XX。

S87341-12-10,S87341-12-12,S87341-12-16,S87341-16-16,S87341-16-20,S87341-20-16,
S87341-24-20,S87341-32-32,
