S72011-04-04,S72011-06-04,S72011-08-05,S72011-10-10,S72011-16-12,扣压式软管接头
2015-12-13 20:12179
信息概况
  • 价格：未填
  • 型号：S72011-04-04,S72011-06-04,S72011-08-05,S72011-10-10,S72011-16-12
  • 发货：3天内
发送询价

S72011-04-04,S72011-06-04,S72011-08-05,S72011-10-10,S72011-16-12,扣压式软管接头

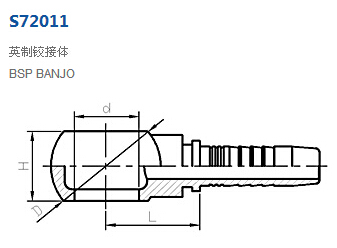

产品技术参数：

代  号 螺栓            软 管   尺寸
PART NO. BOLT 公称内径DN 标号 DASH L d D H
S72011-04-04 G1/4＂X19 6 04 19.5 13.3 24 14
S72011-04-05 G1/4＂X19 8 05 19.5 13.3 24 14
S72011-04-06 G1/4＂X19 10 06 22 13.3 24 14
S72011-06-04 G3/8＂X19 6 04 22 16.7 29 18
S72011-06-05 G3/8＂X19 8 05 22 16.7 29 20
S72011-06-06 G3/8＂X19 10 06 22 16.7 29 20
S72011-06-08 G3/8＂X19 13 08 23.5 16.7 28 20
S72011-08-05 G1/2＂X14 8 05 23 21 35 22
S72011-08-06 G1/2＂X14 10 06 23 21 35 22
S72011-08-08 G1/2＂X14 13 08 28 21 36 25
S72011-08-10 G1/2＂X14 16 10 29 21 36 25
S72011-10-10 G5/8＂X14 16 10 28 23 40 27
S72011-12-10 G3/4＂X14 16 10 32 26.7 48 31
S72011-12-12 G3/4＂X14 19 12 32 26.7 48 31
S72011-16-08 G1＂X11 13 08 40 33.3 48 36
S72011-16-12 G1＂X11 19 12 40 33.3 54 36
S72011-16-16 G1＂X11 25 16 41 33.3 54 36

注：1、表中代号用于编织软管。 2、如需用于缠绕软管代号改为S72012-XX-XX。 S72011-04-05,S72011-04-06,S72011-06-05,S72011-06-06,S72011-06-08,S72011-08-06,
S72011-08-08,S72011-08-10,S72011-12-10,S72011-12-12,S72011-16-08,S72011-16-16,
