S1KH-14-12,S1KH-16-14,S1KH-18-16,S1KH-20-18,S1KH-30-27,S1KH-33,S1KH-36-33,锥面密封接头
2015-12-13 19:44375
信息概况
  • 价格：未填
  • 型号： S1KH-14-12,S1KH-16-14,S1KH-18-16,S1KH-20-18,S1KH-30-27,S1KH-33,S1KH-36-33
  • 发货：3天内
发送询价
 S1KH-14-12,S1KH-16-14,S1KH-18-16,S1KH-20-18,S1KH-30-27,S1KH-33,S1KH-36-33,锥面密封接头

产品技术参数：

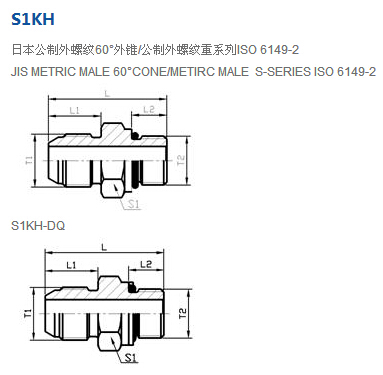

代号RAPT  NO. 螺纹  ETHREAD 尺寸      DIMENSIONS 工作压力MPa
T1 T2 L1 L2 L S1
S1KH-14-12 M14X1.5 M12X1.5 17 11 39 17 34.5
S1KH-14 M14X1.5 M14X1.5 17 11 39 19
S1KH-16-14 M16X1.5 M14X1.5 18 11 40 19
S1KH-18-14 M18X1.5 M14X1.5 18 11 40 19
S1KH-18-16 M18X1.5 M16X1.5 18 12.5 42 22
S1KH-18-20 M18X1.5 M20X1.5 18 14 45 27
S1KH-20-18 M20X1.5 M18X1.5 20 14 47 24
S1KH-22-20 M22X1.5 M20X1.5 20 14 47 27
S1KH-24-20 M24X1.5 M20X1.5 21.5 14 48.5 27 27.5
S1KH-24-22 M24X1.5 M22X1.5 21.5 15 50 27
S1KH-30-27 M30X1.5 M27X2 26 18.5 60.5 32 20.5
S1KH-33 M33X1.5 M33X2 30 18.5 65 41
S1KH-36-33 M36X1.5 M33X2 33 18.5 68 41 17
注:若需配挡圈请在代号后加“DQ”，如S1KH-30-27DQ。 S1KH-14,S1KH-18-14,S1KH-18-20,S1KH-22-20,S1KH-24-20,S1KH-24-22,
