气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1QN4-12-02,S1QN4-16-06,S1QN4-27-08,S1QN4-39-16,S1QN4-45-20,S1QN4-18-06,锥面扩口密封接头
2015-12-12 12:26385
信息概况
  • 价格：未填
  • 型号： S1QN4-12-02,S1QN4-16-06,S1QN4-27-08,S1QN4-39-16,S1QN4-45-20,S1QN4-18-06
  • 发货：3天内
发送询价

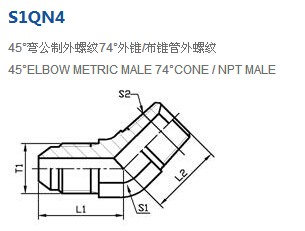

 S1QN4-12-02,S1QN4-16-06,S1QN4-27-08,S1QN4-39-16,S1QN4-45-20,S1QN4-18-06,锥面扩口密封接头

产品技术参数：

代号          RAPT  NO. 螺纹  ETHREAD 尺寸      DIMENSIONS 工作压力MPa
T1 T2 L1 L2 S1
S1QN4-12-02 M12X1.5 NPT1/8＂X27 23 17 11 34.5
S1QN4-14-02 M14X1.5 NPT1/8＂X27 24 18 14
S1QN4-14-04 M14X1.5 NPT1/4＂X18 24 21 14 27.5
S1QN4-16-06 M16X1.5 NPT3/8＂X18 26 24 16 21
S1QN4-18-06 M18X1.5 NPT3/8＂X18 28 24 19
S1QN4-22-08 M22X1.5 NPT1/2＂X14 30.5 29.5 22 20
S1QN4-27-08 M27X1.5 NPT1/2＂X14 33 31 27
S1QN4-27-12 M27X1.5 NPT3/4＂X14 33 35 27 17
S1QN4-30-12 M30X1.5 NPT3/4＂X14 36.2 35.5 30
S1QN4-36-16 M36X2 NPT1＂X11.5 42 41 36 14
S1QN4-39-16 M39X2 NPT1＂X11.5 44.5 42.5 41 12.5
S1QN4-45-20 M45X2 NPT1.1/4＂X11.5 47 43 46 8
S1QN4-14-02,S1QN4-14-04,S1QN4-22-08,S1QN4-27-12,S1QN4-30-12,S1QN4-36-16,
