S1QH9-14-12OG,S1QH9-22-18OG,S1QH9-30-27OG,S1QH9-45-42OG,S1QH9-27-22OG,锥面扩口密封接头
2015-12-12 12:20447
信息概况
  • 价格：未填
  • 型号： S1QH9-14-12OG,S1QH9-22-18OG,S1QH9-30-27OG,S1QH9-45-42OG,S1QH9-27-22OG
  • 发货：3天内
发送询价
 S1QH9-14-12OG,S1QH9-22-18OG,S1QH9-30-27OG,S1QH9-45-42OG,S1QH9-27-22OG,锥面扩口密封接头

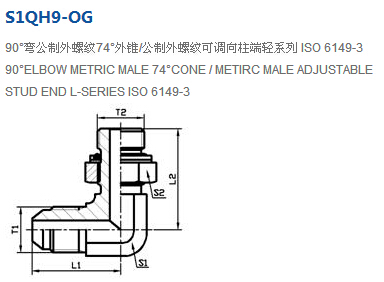

产品技术参数：

代号RAPT  NO. 螺纹  ETHREAD 尺寸      DIMENSIONS 工作压力MPa
T1 T2 L1 L2 S1 S2
S1QH9-14-12OG M14X1.5 M12X1.5 28.5 31 14 17 31.5
S1QH9-16-14OG M16X1.5 M14X1.5 30.5 31 16 19 25
S1QH9-18-16OG M18X1.5 M16X1.5 31.5 33.5 19 22
S1QH9-22-18OG M22X1.5 M18X1.5 34 37.5 22 24 20
S1QH9-27-22OG M27X1.5 M22X1.5 37.5 41.5 27 27
S1QH9-30-27OG M30X1.5 M27X2 42.8 48.5 30 32
S1QH9-33-27OG M33X2 M27X2 45.5 48.5 33 32 16
S1QH9-36-33OG M36X2 M33X2 47 51.5 36 41
S1QH9-39-33OG M39X2 M33X2 50 51.5 41 41 12.5
S1QH9-45-42OG M45X2 M42X2 54 56.5 46 50 10
S1QH9-16-14OG,S1QH9-18-16OG,S1QH9-33-27OG,S1QH9-36-33OG,S1QH9-39-33OG,
