S1QG9-14-04OG,S1QG9-22-08OG,S1QG9-30-12OG,S1QG9-45-20OG,S1QG9-33-16OG,锥面扩口密封接头
2015-12-12 12:17379
信息概况
  • 价格：未填
  • 型号： S1QG9-14-04OG,S1QG9-22-08OG,S1QG9-30-12OG,S1QG9-45-20OG,S1QG9-33-16OG
  • 发货：3天内
发送询价
 S1QG9-14-04OG,S1QG9-22-08OG,S1QG9-30-12OG,S1QG9-45-20OG,S1QG9-33-16OG,锥面扩口密封接头

产品技术参数：

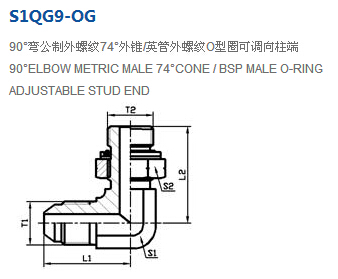

代号RAPT  NO. 螺纹  ETHREAD 尺寸      DIMENSIONS 工作压力MPa
T1 T2 L1 L2 S1 S2
S1QG9-14-04OG M14X1.5 G1/4＂X19 28.5 31.3 14 19 31.5
S1QG9-16-06OG M16X1.5 G3/8＂X19 30.5 35.8 16 22 25
S1QG9-18-06OG M18X1.5 G3/8＂X19 31.5 36.8 19 22
S1QG9-18-08OG M18X1.5 G1/2＂X14 34 43.2 22 27 20
S1QG9-22-08OG M22X1.5 G1/2＂X14 34 43.2 22 27
S1QG9-27-12OG M27X1.5 G3/4＂X14 37.5 49.3 27 32 16
S1QG9-30-12OG M30X1.5 G3/4＂X14 42.8 52 30 32
S1QG9-33-16OG M33X2 G1＂X11 45.5 58 33 41
S1QG9-36-16OG M36X2 G1＂X11 54 58 41 41
S1QG9-39-16OG M39X2 G1＂X11 55.5 58 41 41 12.5
S1QG9-45-20OG M45X2 G1.1/4＂X11 60 63 46 50 10
S1QG9-16-06OG,S1QG9-18-06OG,S1QG9-18-08OG,S1QG9-27-12OG,S1QG9-36-16OG,S1QG9-39-16OG,
