气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1EH-12-10,S1EH-22-18,S1EH-30-27,S1EH-45-42,S1EH-52-48,S1EH-42,S1EH-27-22,平面密封接头
2015-12-11 20:29381
信息概况
  • 价格：未填
  • 型号：S1EH-12-10,S1EH-22-18,S1EH-30-27,S1EH-45-42,S1EH-52-48,S1EH-42,S1EH-27-22
  • 发货：3天内
发送询价

S1EH-12-10,S1EH-22-18,S1EH-30-27,S1EH-45-42,S1EH-52-48,S1EH-42,S1EH-27-22,平面密封接头

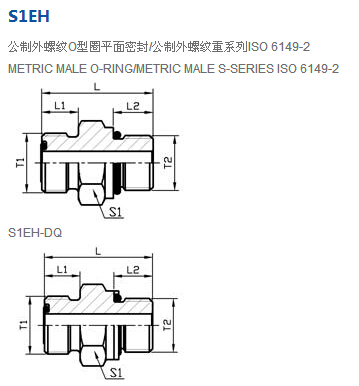

产品技术参数：

代号          RAPT  NO. 螺纹  THREAD 管子外径 尺寸      DIMENSIONS 工作压力MPa
T1 T2 TUBE O.D L1 L2 L S1
S1EH-12-10 M12X1.5 M10X1 6A 11 9.5 28 14 63
S1EH-14-12 M14X1.5 M12X1.5 6 11 11 29.5 17
S1EH-16-14 M16X1.5 M14X1.5 8 11 11 29.5 19
S1EH-18-16 M18X1.5 M16X1.5 10 11 12.5 31.5 22
S1EH-22-18 M22X1.5 M18X1.5 12 12 14 34.5 24
S1EH-27-22 M27X1.5 M22X1.5 16 13 15 38 30 40
S1EH-30-27 M30X1.5 M27X2 20 14 18.5 43.5 32
S1EH-36-33 M36X2 M33X2 25 16 18.5 47.5 41
S1EH-39-33 M39X2 M33X2 28 18 18.5 49.5 41
S1EH-42 M42X2 M42X2 30 20 19 54 50 25
S1EH-45-42 M45X2 M42X2 35 20 19 54 50
S1EH-52-48 M52X2 M48X2 38 22 21.5 58.5 55
注:若需配挡圈请在代号后加“DQ”，如S1EH-30-27DQ。 S1EH-14-12,S1EH-16-14,S1EH-36-33,S1EH-39-33,S1EH-18-16,
