气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1CFG-16-30,S1CFG-18-30,S1CFG-16-35,S1CFG-26-35,S1CFG-30-40,S1DFG-24-35,法兰接头
2015-12-11 20:13385
信息概况
  • 价格：未填
  • 型号： S1CFG-16-30,S1CFG-18-30,S1CFG-16-35,S1CFG-26-35,S1CFG-30-40,S1DFG-24-35
  • 发货：3天内
发送询价

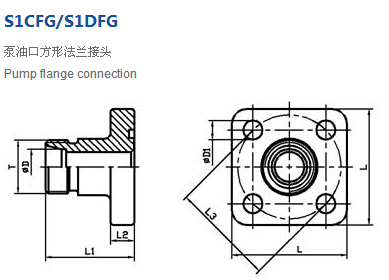

 S1CFG-16-30,S1CFG-18-30,S1CFG-16-35,S1CFG-26-35,S1CFG-30-40,S1DFG-24-35,法兰接头

产品技术参数：

代 号 螺纹 THREAD 管子外径 ￠D 尺寸  DIMENSIONS 配用附件 重量        克/件 工作压力
Mpa
PART NO. T1 TUDE O.D ￠D L L1 L2 L3 ￠D1 螺栓 BOLT O形圈 O-RING
S1CFG-16-30 M16X1.5 10 36 30 8 30 6.5 4XM6X22 20X2.5 112 31.5
S1CFG-18-30 M18X1.5 12 36 30 8 30 6.5 4XM6X22 20X2.5 117 31.5
S1CFG-16-35 M16X1.5 10 39 30 8 35 6.5 4XM6X22 20X2.5 128 31.5
S1CFG-18-35 M18X1.5 12 39 30 8 35 6.5 4XM6X22 20X2.5 132 31.5
S1CFG-22-35 M22X1.5 15 39 30 8 35 6.5 4XM6X22 20X2.5 149 25
S1CFG-26-35 M26X1.5 18 39 30 8 35 6.5 4XM6X22 20X2.5 167 25
S1CFG-22-40 M22X1.5 15 42 35 8 40 6.5 4XM6X22 20X2.5 174 10
S1CFG-26-40 M26X1.5 18 42 35 8 40 6.5 4XM6X22 20X2.5 196 10
S1CFG-30-40 M30X2 22 42 35 8 40 6.5 4XM6X22 20X2.5 211 10
S1CFG-36-40 M36X2 28 42 42 8 40 6.5 4XM6X22 20X2.5 258 10
S1DFG-24-35 M24X1.5 16 39 30 8 35 6.5 4XM6X22 20X2.5 161 31.5
S1DFG-30-55 M30X2 20 55 42 8 55 8.5 4XM8X22 32X2.5 335 25
S1CFG-18-35,S1CFG-22-35,S1CFG-22-40,S1CFG-26-40,S1CFG-36-40,S1DFG-30-55,
