气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
S1CO4-12-04OG,S1DO4-14-04OG,S1DO4-24-10OG,S1CO4-22-10OG,S1CO4-45-20OG,S1DO4-52-24OG,可调向接头
2015-12-11 19:45407
信息概况
  • 价格：未填
  • 型号： S1CO4-12-04OG,S1DO4-14-04OG,S1DO4-24-10OG,S1CO4-22-10OG,S1CO4-45-20OG,S1DO4-52-24OG
  • 发货：3天内
发送询价
 S1CO4-12-04OG,S1DO4-14-04OG,S1DO4-24-10OG,S1CO4-22-10OG,S1CO4-45-20OG,S1DO4-52-24OG,可调向接头

产品技术参数：

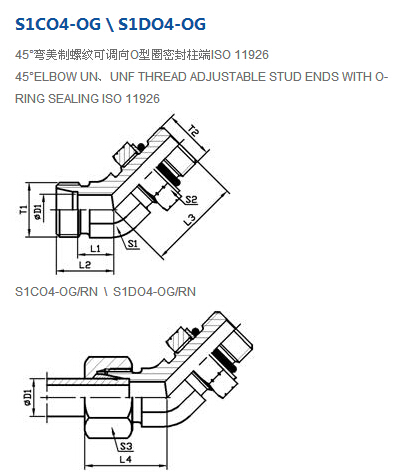

系列 代号           RAPT  NO. 螺纹  THREAD 管子外径 TUBE O.D 尺寸      DIMENSIONS 重量
克/件		 工作压力     (bar)
T1 T2 D1 L1 L2 L3 L4 S1 S2 S3
L S1CO4-12-04OG M12X1.5 7/16＂X20 06 9 16 29 24 14 14 14 40 315
S1CO4-14-06OG M14X1.5 9/16＂X18 08 12 19 29 27 14 14 17 53 315
S1CO4-16-06OG M16X1.5 9/16＂X18 10 12 19 34 27 19 17 19 64 315
S1CO4-18-08OG M18X1.5 3/4＂X16 12 14 21 37 28 19 22 22 110 250
S1CO4-22-10OG M22X1.5 7/8＂X14 15 17 24 39 32 22 27 27 151 250
S1CO4-22-08OG M22X1.5 3/4＂X16 15 17 24 37 32 22 22 27 128 250
S1CO4-26-12OG M26X1.5 1.1/16＂X12 18 17 24.5 47 33 30 32 32 140 250
S1CO4-30-12OG M30X2 1.1/16＂X12 22 19 26.5 50 35 30 32 36 275 160
S1CO4-36-16OG M36X2 1.5/16＂X12 28 23 30.5 52 39 36 41 41 429 160
S1CO4-45-20OG M45X2 1.5/8＂X12 35 27 37.5 54 48 50 50 50 670 160
S1CO4-52-24OG M52X2 1.7/8＂X12 42 26 37 54 49 50 55 60 847 160
S S1DO4-14-04OG M14X1.5 7/16＂X20 06 9 16 30 24 14 14 17 43 315
S1DO4-16-06OG M16X1.5 9/16＂X18 08 12 19 33 27 19 17 19 62 315
S1DO4-18-06OG M18X1.5 9/16＂X18 10 13 20.5 33 29 19 17 22 70 250
S1DO4-20-08OG M20X1.5 3/4＂X16 12 17 24.5 36 33 22 22 24 125 250
S1DO4-24-10OG M24X1.5 7/8＂X14 16 16 24.5 45 34 27 27 30 176 250
S1DO4-30-12OG M30X2 1.1/16＂X12 20 16 36.5 50 38 30 32 36 310 250
S1DO4-36-16OG M36X2 1.5/16＂X12 25 30 42 52 54 36 41 46 486 250
S1DO4-42-20OG M42X2 1.5/8＂X12 30 24 37.5 54 50 50 50 50 662 160
S1DO4-52-24OG M52X2 1.7/8＂X12 38 21 37 54 52 50 55 60 837 160
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，如S1CO4-30-12OG/RN。 S1CO4-14-06OG,S1CO4-16-06OG,S1CO4-18-08OG,S1CO4-22-08OG,S1CO4-26-12OG,S1CO4-30-12OG,
S1CO4-36-16OG,S1CO4-52-24OG,S1DO4-16-06OG,S1DO4-18-06OG,S1DO4-20-08OG,S1DO4-30-12OG,
S1DO4-36-16OG,S1DO4-42-20OG,
