气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SACCO-12-12-04OG,SADDO-14-14-04OG,SACCO-22-22-10OG,SADDO-42-42-20OG,SADDO-20-20-08OG,可调向接头
2015-12-11 12:33416
信息概况
  • 价格：未填
  • 型号： SACCO-12-12-04OG,SADDO-14-14-04OG,SACCO-22-22-10OG,SADDO-42-42-20OG,SADDO-20-20-08OG
  • 发货：3天内
发送询价
 SACCO-12-12-04OG,SADDO-14-14-04OG,SACCO-22-22-10OG,SADDO-42-42-20OG,SADDO-20-20-08OG,可调向接头

产品技术参数：

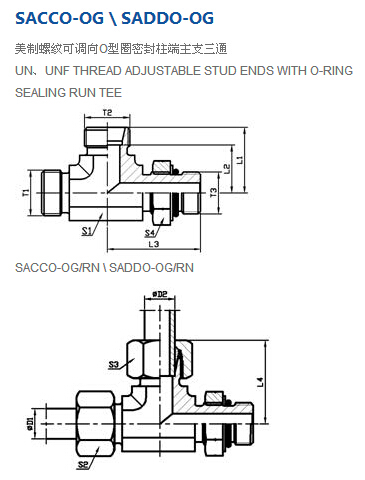

系列 代号           RAPT  NO. 螺纹  THREAD 管子外径 TUBE O.D 尺寸      DIMENSIONS 重量
克/件		 工作压力(bar)
T1 T2 T3 D1、D2 L1 L2 L3 L4 S1 S2、S3 S4
L SACCO-12-12-04OG M12X1.5 M12X1.5 7/16＂X20 06 21 14 29 29 14 14 14 53 315
SACCO-14-14-06OG M14X1.5 M14X1.5 9/16＂X18 08 22.5 15.5 31.8 30.5 14 17 17 72 250
SACCO-16-16-06OG M16X1.5 M16X1.5 9/16＂X18 10 24 17 34 32 19 19 17 90 250
SACCO-18-18-08OG M18X1.5 M18X1.5 3/4＂X16 12 26 19 38 34 19 22 22 142 250
SACCO-22-22-10OG M22X1.5 M22X1.5 7/8＂X14 15 28 21 43 36 22 27 27 212 200
SACCO-26-26-12OG M26X1.5 M26X1.5 1.1/16＂X12 18 31.5 24 49 40 30 32 32 333 200
SACCO-30-30-12OG M30X2 M30X2 1.1/16＂X12 22 35.5 28 53 44 30 36 32 410 200
SACCO-36-36-16OG M36X2 M36X2 1.5/16＂X12 28 38.5 31 59 47 36 41 41 642 160
SACCO-45-45-20OG M45X2 M45X2 1.5/8＂X12 35 48.5 38 63 59 46 50 50 1047 125
S SADDO-14-14-04OG M14X1.5 M14X1.5 7/16＂X20 06 22 15 32 30 14 17 14 66 400
SADDO-16-16-06OG M16X1.5 M16X1.5 9/16＂X18 08 24 17 37 32 19 19 17 92 400
SADDO-18-18-06OG M18X1.5 M18X1.5 9/16＂X18 10 25.5 18 38 34 19 22 17 110 400
SADDO-20-20-08OG M20X1.5 M20X1.5 3/4＂X16 12 28.5 21 44 38 22 24 22 167 400
SADDO-22-22-10OG M22X1.5 M22X1.5 7/8＂X14 14 31 23 44 41 22 27 27 220 400
SADDO-24-24-10OG M24X1.5 M24X1.5 7/8＂X14 16 33.5 25 50 43 27 30 27 263 400
SADDO-30-30-12OG M30X2 M30X2 1.1/16＂X12 20 38.5 28 56 49 30 36 32 423 400
SADDO-36-36-16OG M36X2 M36X2 1.5/16＂X12 25 42 30 69 56.8 36 46 41 678 315
SADDO-42-42-20OG M42X1.5 M42X1.5 1.5/8＂X12 30 49.5 36 69 62 46 50 50 1007 250
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，如SACCO-30-30-12OG/RN。 SACCO-14-14-06OG,SACCO-16-16-06OG,SACCO-18-18-08OG,SACCO-26-26-12OG,SACCO-30-30-12OG,
SACCO-36-36-16OG,SACCO-45-45-20OG,SADDO-16-16-06OG,SADDO-18-18-06OG,SADDO-22-22-10OG,
SADDO-24-24-10OG,SADDO-30-30-12OG,SADDO-36-36-16OG,
