气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SACCG-12-12-02OG,SADDG-14-14-04OG,SACCG-22-22-08OG,SADDG-30-30-12OG,SADDG-42-42-20OG,可调向接头
2015-12-11 12:30438
信息概况
  • 价格：未填
  • 型号： SACCG-12-12-02OG,SADDG-14-14-04OG,SACCG-22-22-08OG,SADDG-30-30-12OG,SADDG-42-42-20OG,
  • 发货：3天内
发送询价
 SACCG-12-12-02OG,SADDG-14-14-04OG,SACCG-22-22-08OG,SADDG-30-30-12OG,SADDG-42-42-20OG,可调向接头

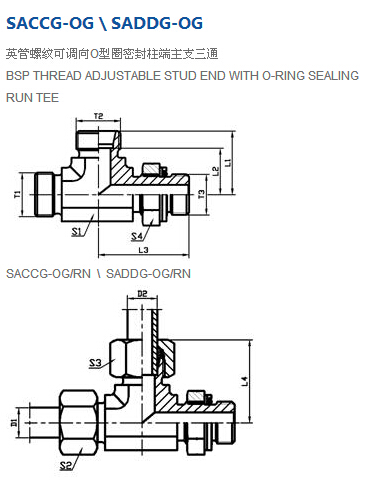

产品技术参数：

系列 代号           RAPT  NO. 螺纹  THREAD  管子外径 TUBE O.D  尺寸      DIMENSIONS 重量
克/件		 工作压力(bar)
T1 T2 T3 D1、D2 L1 L2 L3 L4 S1 S2、S3 S4
L SACCG-12-12-02OG M12X1.5 M12X1.5 G1/8＂X28 06 21 14 26 29 14 14 14 44 200
SACCG-14-14-04OG M14X1.5 M14X1.5 G1/4＂X19 08 23 16 32 31 14 17 19 68 200
SACCG-16-16-04OG M16X1.5 M16X1.5 G1/4＂X19 10 24 17 34 32 19 19 19 85 200
SACCG-18-18-06OG M18X1.5 M18X1.5 G3/8＂X19 12 26 19 37 34 19 22 22 125 200
SACCG-22-22-08OG M22X1.5 M22X1.5 G1/2＂X14 15 28 21 43 36 22 27 27 205 200
SACCG-26-26-08OG M26X1.5 M26X1.5 G1/2＂X14 18 31.5 24 49 40 27 32 27 266 200
SACCG-30-30-12OG M30X2 M30X2 G3/4＂X14 22 35.5 28 49 44 30 36 36 400 200
SACCG-36-36-16OG M36X2 M36X2 G1＂X11 28 38.5 31 59 47 36 41 41 637 200
SACCG-45-45-20OG M45X2 M45X2 G1.1/4＂X11 35 48.5 38 65 59 50 50 50 995 160
S SADDG-14-14-04OG M14X1.5 M14X1.5 G1/4＂X19 06 22 15 32 30 14 17 19 72 315
SADDG-16-16-04OG M16X1.5 M16X1.5 G1/4＂X19 08 24 17 36 32 19 19 19 87 315
SADDG-18-18-06OG M18X1.5 M18X1.5 G3/8＂X19 10 25.5 18 38 34 19 22 22 127 315
SADDG-20-20-06OG M20X1.5 M20X1.5 G3/8＂X19 12 28.5 21 38 38 22 24 22 145 315
SADDG-22-22-08OG M22X1.5 M22X1.5 G1/2＂X14 14 31 23 43 41 22 27 27 213 250
SADDG-24-24-08OG M24X1.5 M24X1.5 G1/2＂X14 16 33.5 25 49 43 27 30 27 324 250
SADDG-30-30-12OG M30X2 M30X2 G3/4＂X14 20 38.5 28 51 49 30 36 36 413 250
SADDG-36-36-16OG M36X2 M36X2 G1＂X11 25 42 30 58 54 36 46 41 673 250
SADDG-42-42-20OG M42X2 M42X2 G1.1/4＂X11 30 49.5 36 64 62 46 50 50 1013 160
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，如SACCG-30-30-12OG/RN。 SACCG-14-14-04OG,SACCG-16-16-04OG,SACCG-18-18-06OG,SACCG-26-26-08OG,SACCG-30-30-12OG,
SACCG-36-36-16OG,SACCG-45-45-20OG,SADDG-16-16-04OG,SADDG-18-18-06OG,SADDG-20-20-06OG,
SADDG-22-22-08OG,SADDG-24-24-08OG,SADDG-36-36-16OG,
