气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SACCH-12-12-10OG,SADDH-14-14-12OG,SACCH-22-22-18OG,SADDH-30-30-27OG,SADDH-42OG,可调向接头
2015-12-11 12:28387
信息概况
  • 价格：未填
  • 型号： SACCH-12-12-10OG,SADDH-14-14-12OG,SACCH-22-22-18OG,SADDH-30-30-27OG,SADDH-42OG
  • 发货：3天内
发送询价
 SACCH-12-12-10OG,SADDH-14-14-12OG,SACCH-22-22-18OG,SADDH-30-30-27OG,SADDH-42OG,可调向接头

产品技术参数：

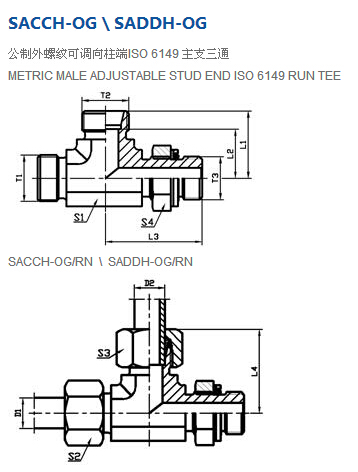

系列 代号           RAPT  NO. 螺纹  THREAD 管子外径 TUBE O.D 尺寸      DIMENSIONS 重量
克/件		 工作压力   (bar)
T1 T2 T3 D1、D2 L1 L2 L3 L4 S1 S2、S3 S4
L SACCH-12-12-10OG M12X1.5 M12X1.5 M10X1 06 21 14 27 29 14 14 14 45 315
SACCH-14-14-12OG M14X1.5 M14X1.5 M12X1.5 08 23 16 32 31 14 17 17 68 315
SACCH-16-16-14OG M16X1.5 M16X1.5 M14X1.5 10 24 17 34 32 19 19 19 89 315
SACCH-18-18-16OG M18X1.5 M18X1.5 M16X1.5 12 26 19 35 34 19 22 22 121 250
SACCH-22-22-18OG M22X1.5 M22X1.5 M18X1.5 15 28 21 41 36 22 27 24 177 250
SACCH-26-26-22OG M26X1.5 M26X1.5 M22X1.5 18 31.5 24 44 40 27 32 27 263 250
SACCH-30-30-27OG M30X2 M30X2 M27X2 22 35.5 28 49 44 30 36 32 396 160
SACCH-36-36-33OG M36X2 M36X2 M33X2 28 38.5 31 52 47 36 41 41 621 160
S SADDH-14-14-12OG M14X1.5 M14X1.5 M12X1.5 06 22 15 32 30 14 17 17 71 400
SADDH-16-16-14OG M16X1.5 M16X1.5 M14X1.5 08 24 17 36 32 19 19 19 91 400
SADDH-18-18-16OG M18X1.5 M18X1.5 M16X1.5 10 25.5 18 38 34 19 22 22 124 400
SADDH-20-20-18OG M20X1.5 M20X1.5 M18X1.5 12 28.5 21 43 38 22 24 24 160 400
SADDH-24-24-22OG M24X1.5 M24X1.5 M22X1.5 16 33.5 25 49 43 27 30 27 213 400
SADDH-30-30-27OG M30X2 M30X2 M27X2 20 38.5 28 55 49 30 36 32 409 400
SADDH-36-36-33OG M36X2 M36X2 M33X2 25 42 30 60 54 36 46 41 657 350
SADDH-42OG M42X2 M42X2 M42X2 30 49.5 36 68 62 46 50 50 1006 250
注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，如SACCH-30-30-27OG/RN。 SACCH-14-14-12OG,SACCH-16-16-14OG,SACCH-18-18-16OG,SACCH-26-26-22OG,SACCH-30-30-27OG,
SACCH-36-36-33OG,SADDH-16-16-14OG,SADDH-18-18-16OG,SADDH-20-20-18OG,SADDH-24-24-22OG,
SADDH-36-36-33OG,
