气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SBF-04,SBF-06,SBF-08,SBF-10,SBF-12,SBF-16,SBF-20,SBF-24,美制接头
2015-12-10 19:33394
信息概况
  • 价格：未填
  • 型号： SBF-04,SBF-06,SBF-08,SBF-10,SBF-12,SBF-16,SBF-20,SBF-24
  • 发货：3天内
发送询价
 SBF-04,SBF-06,SBF-08,SBF-10,SBF-12,SBF-16,SBF-20,SBF-24,美制接头

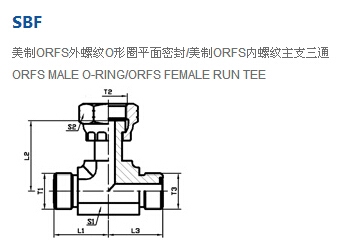

产品技术参数：

代号                              PART  NO. 螺纹  THREAD 尺寸 DIMENSIONS 重量（g) 工作压力MPa
T1 T2 T3 L1 L2 L3 S1 S2
SBF-04 9/16＂X18 9/16＂X18 9/16＂X18 21.5 26.5 21.5 14 19 80 63
SBF-06 11/16＂X18 11/16＂X18 11/16＂X18 25 29 25 19 22 130
SBF-08 13/16＂X18 13/16＂X18 13/16＂X18 28 38 28 19 27 195
SBF-10 1＂X14 1＂X14 1＂X14 33.5 41 33.5 27 30 333 40
SBF-12 1.3/16＂X12 1.3/16＂X12 1.3/16＂X12 37.5 46.5 37.5 30 36 513
SBF-16 1.7/16＂X12 1.7/16＂X12 1.7/16＂X12 41.5 53.5 41.5 36 41 785
SBF-20 1.11/16＂X12 1.11/16＂X12 1.11/16＂X12 44.5 58 44.5 41 50 1052 25
SBF-24 2＂X12 2＂X12 2＂X12 49 61 49 48 60 1525
