气动接头
首页 > 了解产品 > 气动辅助元件 > 接头类 > 气动接头
SCF-04,SCF-06,SCF-08,SCF-10,SCF-12,SCF-16,SCF-20,SCF-24,美制接头
2015-12-10 19:33397
信息概况
  • 价格：未填
  • 型号：SCF-04,SCF-06,SCF-08,SCF-10,SCF-12,SCF-16,SCF-20,SCF-24
  • 发货：3天内
发送询价

SCF-04,SCF-06,SCF-08,SCF-10,SCF-12,SCF-16,SCF-20,SCF-24,美制接头

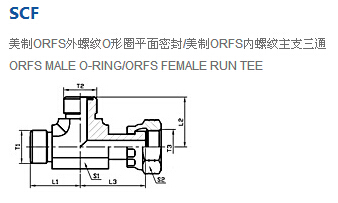

产品技术参数：

代号                             PART  NO. 螺纹  THREAD    尺寸  DIMENSIONS 重量（g) 工作压力MPa
T1 T2 T3 L1 L2 L3 S1 S2
SCF-04 9/16＂X18 9/16＂X18 9/16＂X18 21.5 21.5 26.5 14 19 80 63
SCF-06 11/16＂X18 11/16＂X18 11/16＂X18 25 25 29 19 22 130
SCF-08 13/16＂X18 13/16＂X18 13/16＂X18 28 28 38 19 27 195
SCF-10 1＂X14 1＂X14 1＂X14 33.5 33.5 41 27 30 333 40
SCF-12 1.3/16＂X12 1.3/16＂X12 1.3/16＂X12 37.5 37.5 46.5 30 36 513
SCF-16 1.7/16＂X12 1.7/16＂X12 1.7/16＂X12 41.5 41.5 53.5 36 41 785
SCF-20 1.11/16＂X12 1.11/16＂X12 1.11/16＂X12 44.5 44.5 58 41 50 1052 25
SCF-24 2＂X12 2＂X12 2＂X12 49 49 61 50 60 1525
