S1FH9-04-12OG,S1FH9-06-14OG,S1FH9-08-18OG,S1FH9-10-22OG,S1FH9-20-42OG,美制接头
2015-12-10 19:03456
信息概况
  • 价格：未填
  • 型号： S1FH9-04-12OG,S1FH9-06-14OG,S1FH9-08-18OG,S1FH9-10-22OG,S1FH9-20-42OG
  • 发货：3天内
发送询价
 S1FH9-04-12OG,S1FH9-06-14OG,S1FH9-08-18OG,S1FH9-10-22OG,S1FH9-20-42OG,美制接头

产品技术参数：

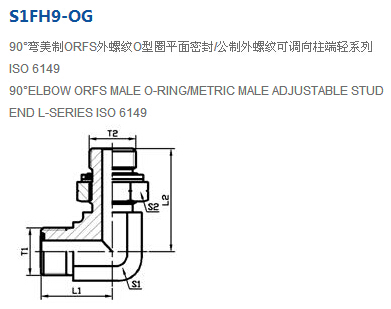

代号                          PART  NO.     螺纹 THREAD 尺寸 DIMENSIONS 重量（g) 工作压力MPa
T1 T2 L1 L2 S1 S2
S1FH9-04-12OG 9/16＂X18 M12X1.5 21.5 33 14 17 51 31.5
S1FH9-04-14OG 9/16＂X18 M14X1.5 24 35.5 17 19 68
S1FH9-06-12OG 11/16＂X16 M12X1.5 25 35.5 17 17 65
S1FH9-06-14OG 11/16＂X16 M14X1.5 25 35.5 17 19 77
S1FH9-06-16OG 11/16＂X16 M16X1.5 25 37.5 17 22 93 25
S1FH9-08-14OG 13/16＂X16 M14X1.5 28 36 19 19 98 31.5
S1FH9-08-18OG 13/16＂X16 M18X1.5 28 41 19 24 117 25
S1FH9-08-22OG 13/16＂X16 M22X1.5 31 49 27 27 183
S1FH9-10-18OG 1/4＂X14 M18X1.5 33.5 47.5 37 24 172
S1FH9-10-22OG 1/4＂X14 M22X1.5 33.5 49 27 27 223
S1FH9-12-22OG 1.3/16＂X12 M22X1.5 37.5 49.5 27 27 278
S1FH9-12-27OG 1.3/16＂X12 M27X1.5 37.5 55.5 27 32 358 16
S1FH9-16-33OG 1.7/16＂X12 M33X1.5 41.5 59.5 36 41 555
S1FH9-20-42OG 1.11/16＂X12 M42X2 44.5 63 41 50 742
S1FH9-24-48OG 2＂X12 M48X2 49 71.5 50 55 1035
S1FH9-04-14OG,S1FH9-06-12OG,S1FH9-06-16OG,S1FH9-08-14OG,S1FH9-08-22OG,
S1FH9-10-18OG,S1FH9-12-22OG,S1FH9-12-27OG,S1FH9-16-33OG,S1FH9-24-48OG,
